Reparatursatz Kabelsatz Stecker 2-pol. passt zu VW 1J0973702C / 1J0 973 702C
Komplett konfektionierter Reparatursatz/Kabelbaum mit Buchsengehäuse VW 1J0973702C. Einsetzbar für Zentralelektrik, bitte Nummer jedoch mit dem alten Stecker zwingend abgleichen.

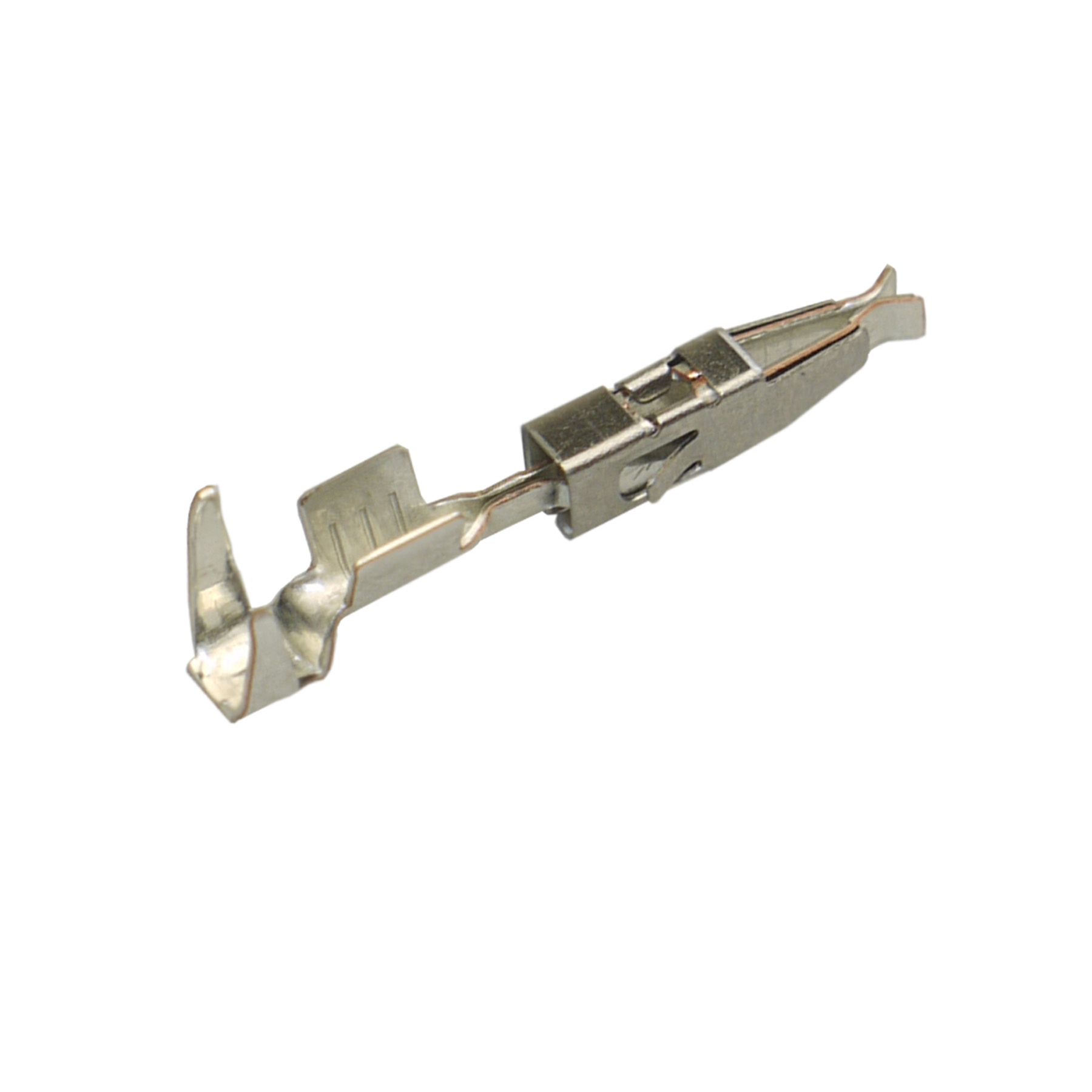

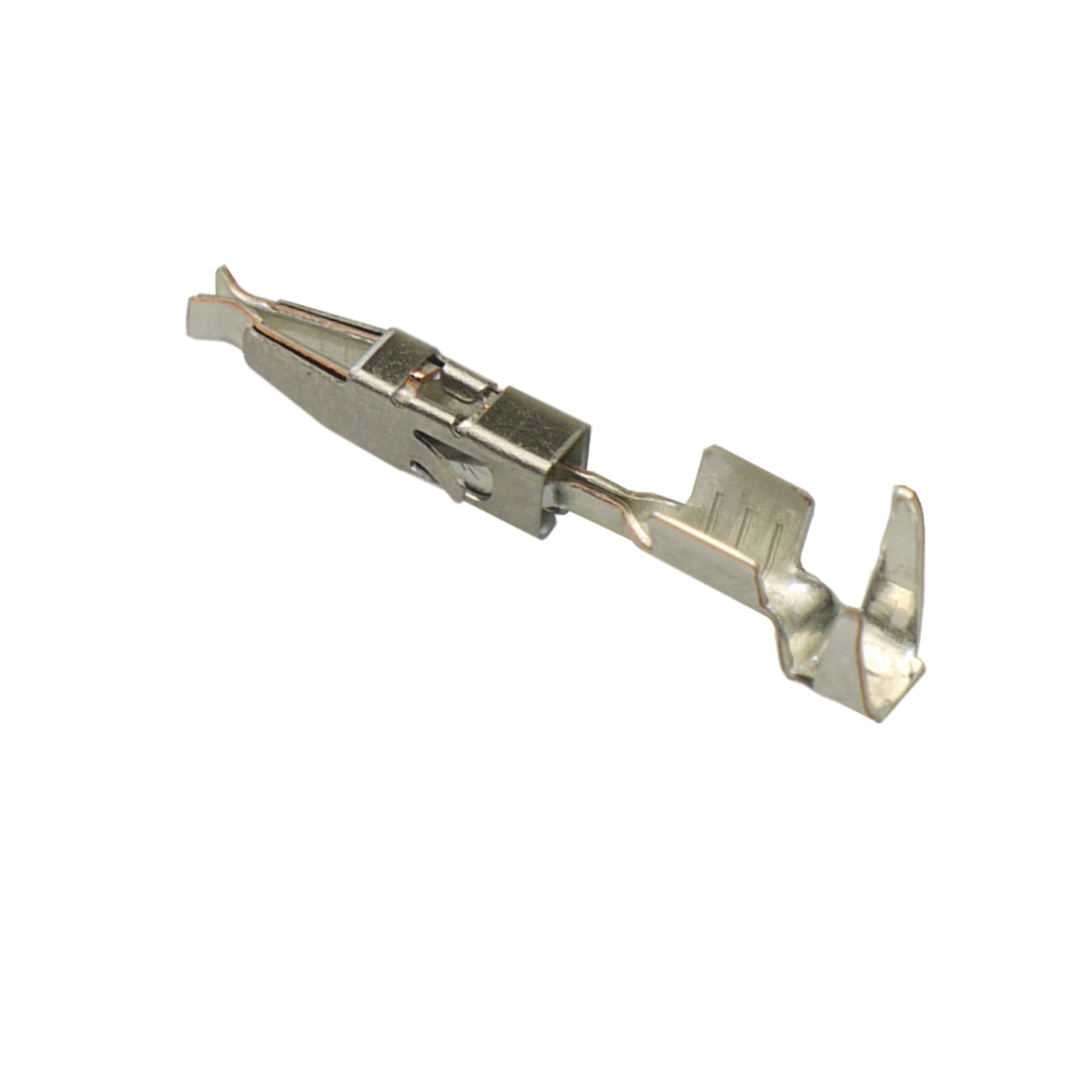

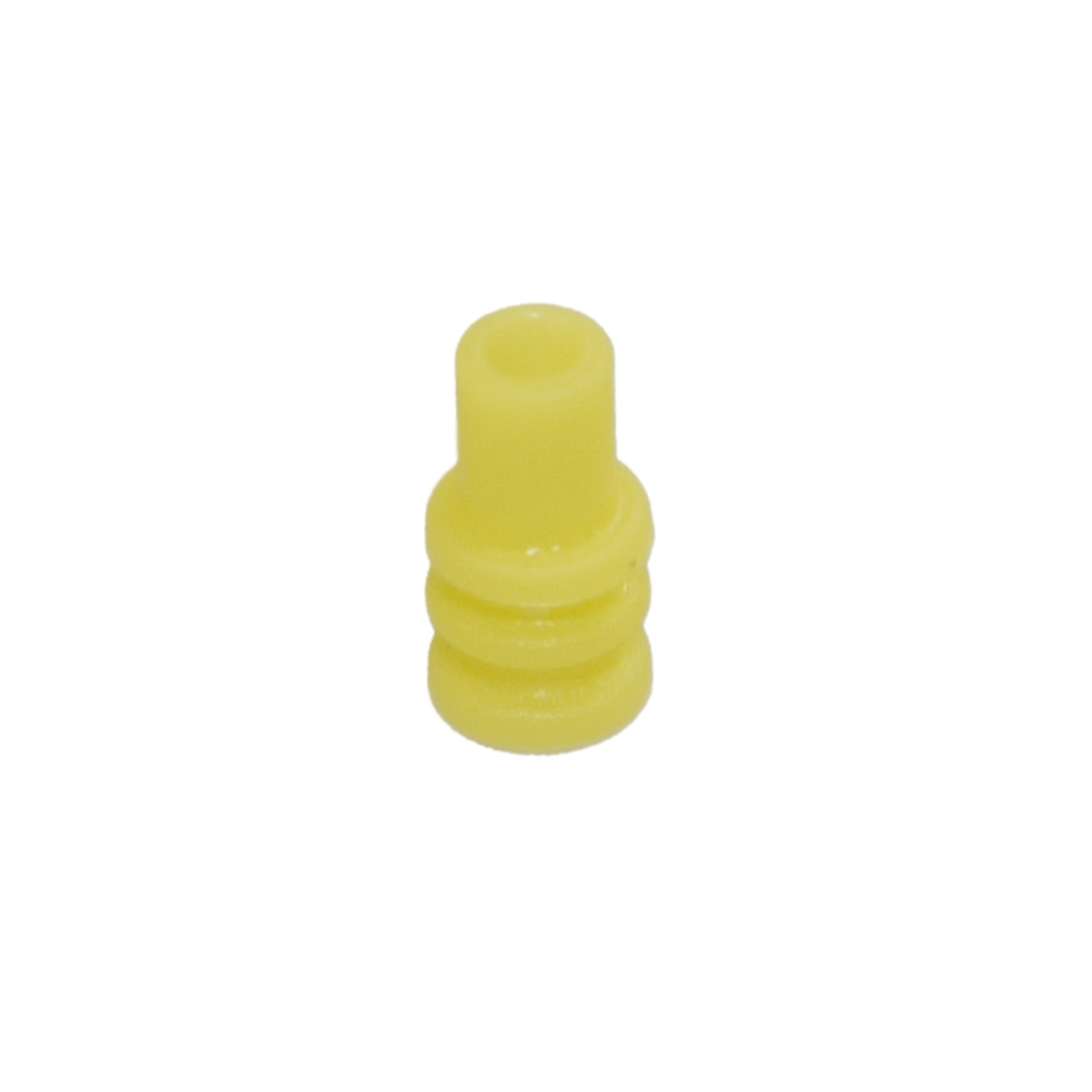

Geliefert wird je ein komplett konfektionierter Kabelsatz bestehend aus Steckverbinder (Buchse), Kontakten, Seals, Lötverbinder und Fahrzeugleitung Automotive FLRY 1,00mm² (-40°C bis +105°C), Länge ca. 600mm. Ein Austausch kompletter Kabelbäume kann z.B. durch diesen Reparatursatz vermieden werden da nur der/die kostengünstigere Steckverbinder getauscht werden muss/müssen.
Zur evtl. Verlängerung der Leitungen liegen passende Lötverbinder der Lieferung bei.
Kurzbeschreibung:
Kabelsatzsatz 2-polig,komplett konfektioniert, ca. 600mm, kompatibel mit VW 1J0973702C, 1J0 973 702C, Flachkontaktgehäuse 1,5mm, Sekundärverriegelung, gedichtet, z.B. Zentralelektrik (bitte OE Nummer prüfen), OEM Fahrzeugleitung FLRY, Temperatur -40°C bis +105°C (3000h), Querschnitt 1,00mm², Leitung nach LV112; DIN 72551; DIN ISO 6722, Lötverbinder m. Innenkleber
OE/OEM Vergleichsnummern:
1J0973702C, 1J0 973 702C, 103358.02, 103358, 357972740F
357 972 740F, 357973740, 969850, 1746894
964274, 964275, 968015, 968016, 964972
Weitere Vergleichsnummern:
k.A.
Fremdartikelnummern:
12-0072, 14-0084, 08-0075
Wichtige Hinweise:
!Die angegebenen OE/OEM Nummern u. Fremdartikel-Nummern dienen nur zu Vergleichzwecken!
!Kontrollieren und vergleichen Sie immer zwingend den Querschnitt der Leitungen Ihrer Anwendung!
!Nur für Ersatzteilbedarfe. Montage u. Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug!
!Arbeiten Sie immer Stromlos u. Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung!
Lieferumfang:

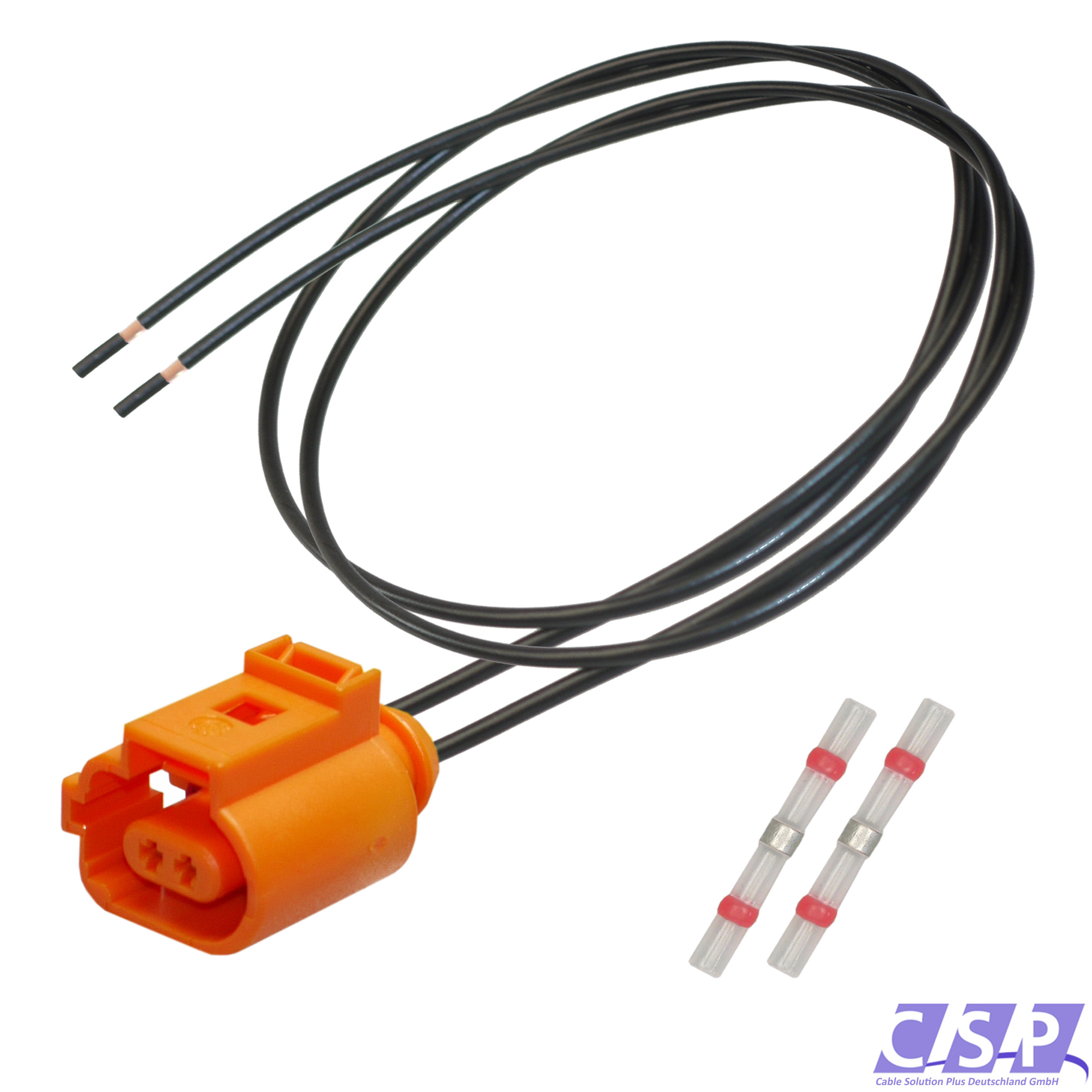

1x Kabelsatz, 2x Lötverbinder
Achtung, da innerhalb der Modelle teilweise unterschiedliche Stecker verbaut wurden, kontrollieren Sie daher bitte zwingend vor Bestellung die Teilenummer auf Ihrem Stecker. Gern schauen wir für Sie nach ob Ihre Nummer entsprechend gelistet ist.
| Lieferumfang | |

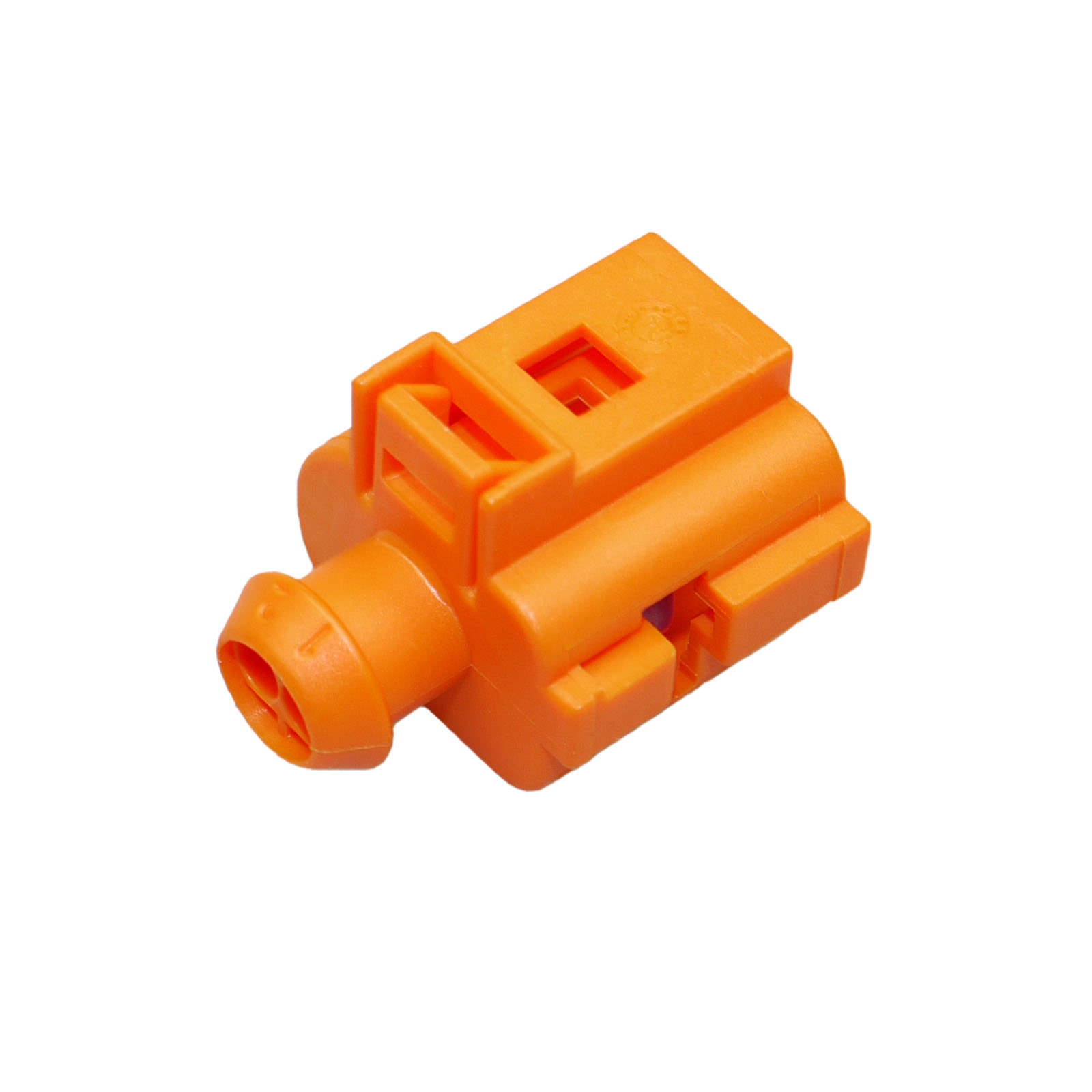

| Buchsengehäuse: | 1x 2-polig, konfektioniert, L= ca. 600mm |
| Lötverbinder: | 2x f. Querschnitt 0,50mm²-1,50mm² |
| Steckverbinder | |
| Serie: | Flachkontaktgehäuse 1.5mm |
| Stecksystem: | Buchse |
| Gedichtet: | ja |
| Polanzahl: | 2 pol. |
| Codierung: | IIV |
| Sekundärverriegelung: | ja |
| Anzahl Reihen: | 1 |
| Farbe: | orange |
| Verbindungsmethode: | Crimp |
| Leitung: | FLRY |
| Querschnitt: | 1,00mm² |
| Temperatur: | -40°C bis +105° |
| Durchmesser: | max. 2,10mm |
| RoHS: | konform |
| REACH: | konform |
| Norm: | Leitung nach LV112, DIN 72551, DIN ISO 6722 |
Artikelnummer: 33-2228
Gewicht: 0,015kg
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
