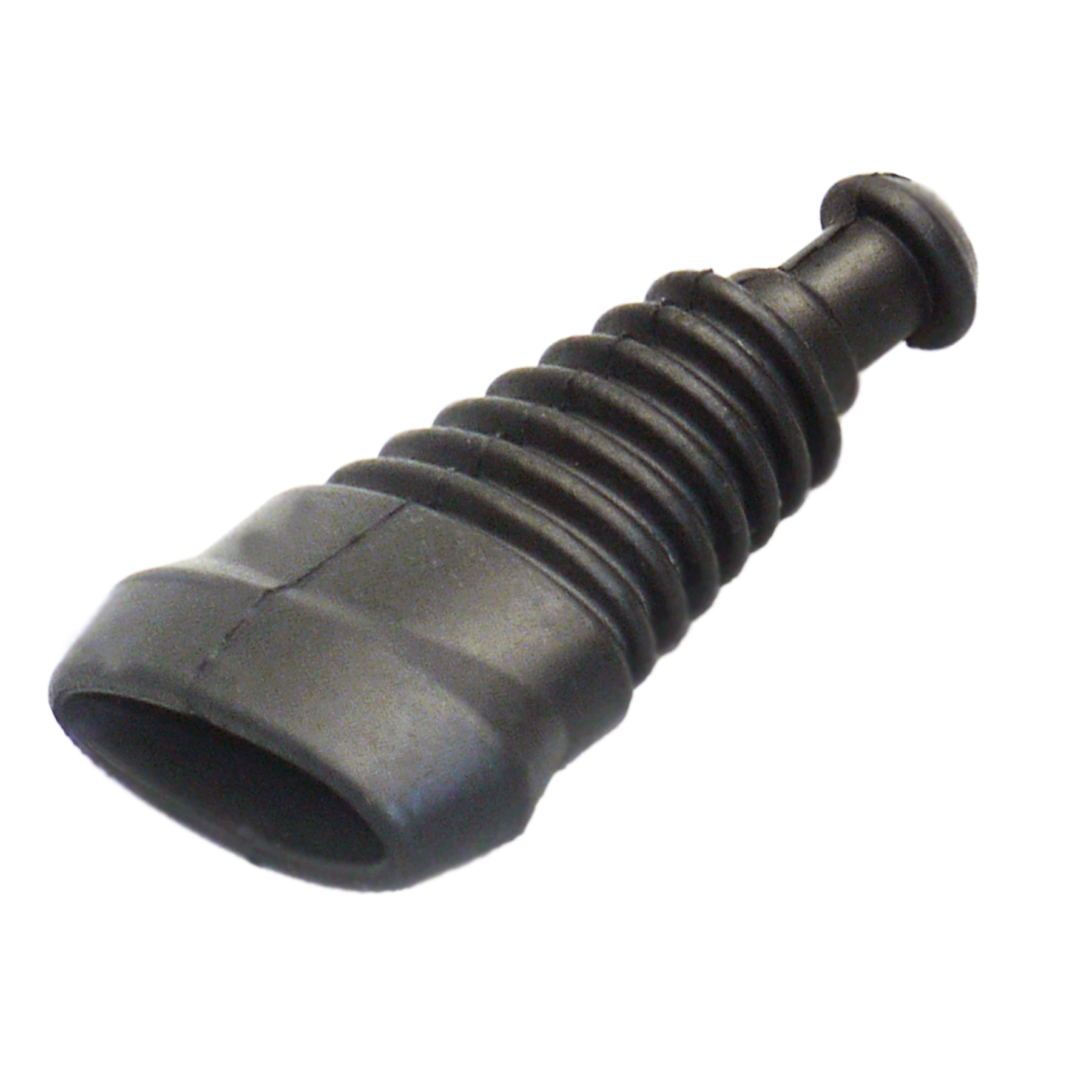

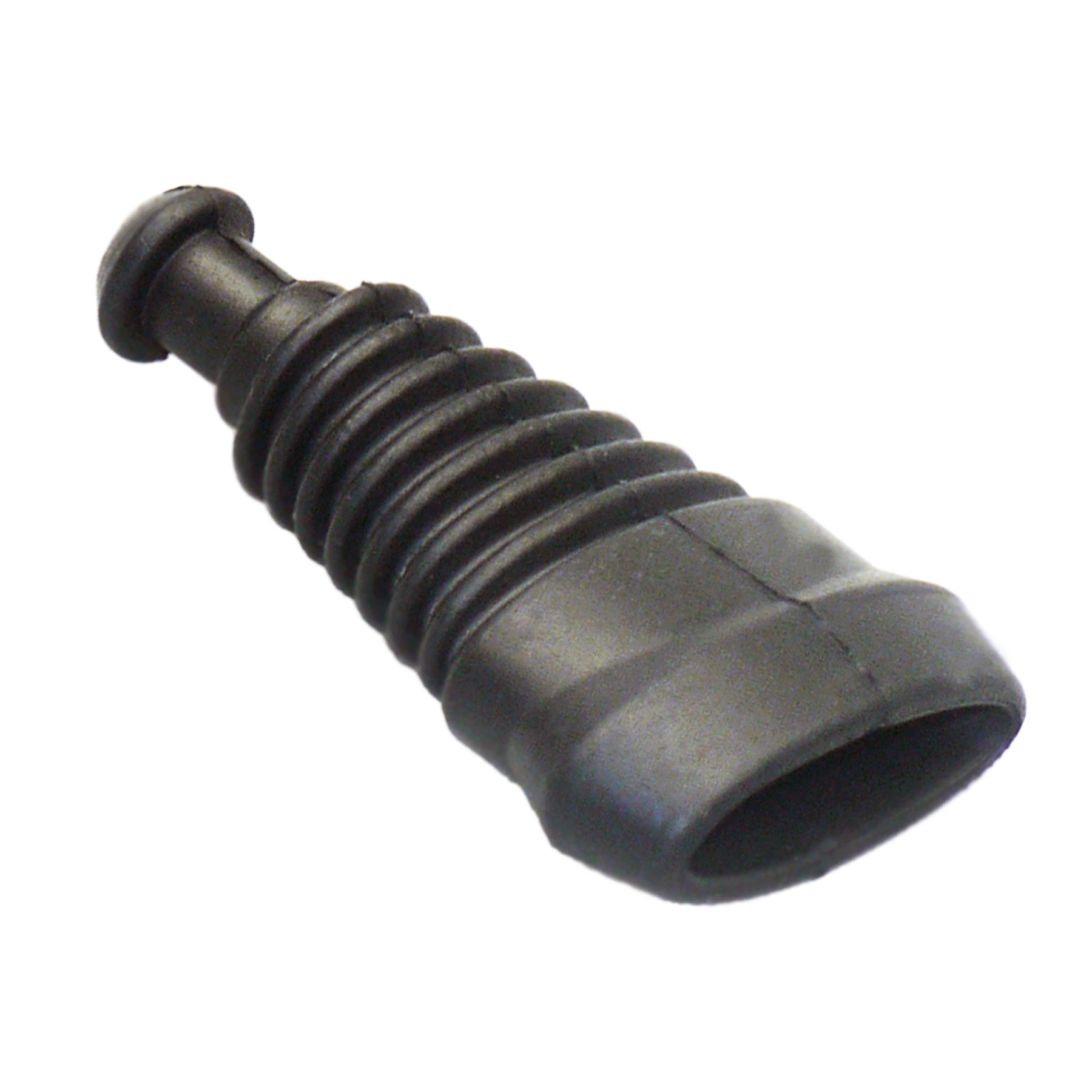

1x Superseal Gummitülle 5-polig Knickschutz Tülle KFZ LKW Motorrad Quad Elektrik

Knickschutztüllen (auch Schutzkappen, Gummitüllen, Zugentlastungs-, oder Kabelschutztüllen genannt) werden primär eingesetzt, um die Zuverlässigkeit und Lebensdauer von Superseal Steckverbindungen zu erhöhen. Vielfach eingesetzt im KFZ, LKW, in Nutzfahrzeugen, Motorrad, Quad, Auto Zentralelektrik, Industrie, Boot, Caravan und vielen weiteren möglichen Anwendungen. Konkret erfüllen sie folgende Zwecke:



Mechanische Zugentlastung:
- Vermeidung von Kabelbruch. Ohne Knickschutz kann das Kabel direkt am Übergang zum Steckgehäuse bei Biegungen oder Zugbelastung abbrechen. Die Tülle verteilt Zug- und Biegekräfte entlang einer größeren Länge, sodass das Kabelende nicht so leicht geknickt wird.

- Schutz vor Vibrationen. In Fahrzeugen, Maschinen oder Geräten mit starker Vibration verhindert die zusätzliche Tülle, dass das Kabel ständig gegen den Kabeleingang am Steckverbinder scheuert oder reibt und so langfristig Schaden nehmen könnte.


Erhalt der Dichtigkeit:
- Schutz der Dichtlippe/Einzeladerdichtungen. Die Superseal-Steckverbinder sind für hohe Schutzklassen (z. B. IP67) ausgelegt. Wird das Kabel am Gehäuse knickend belastet, können sich die Seals (Einzeladerdichtugen, ELA oder mehrteilige Dichtungselemente) dauerhaft verformen oder verschieben. Die Knickschutztülle überdeckt den kritischen Bereich direkt hinter der Dichtung und sorgt dafür, dass Zugkräfte am Kabel nicht unkontrolliert auf die Dichtung wirken.

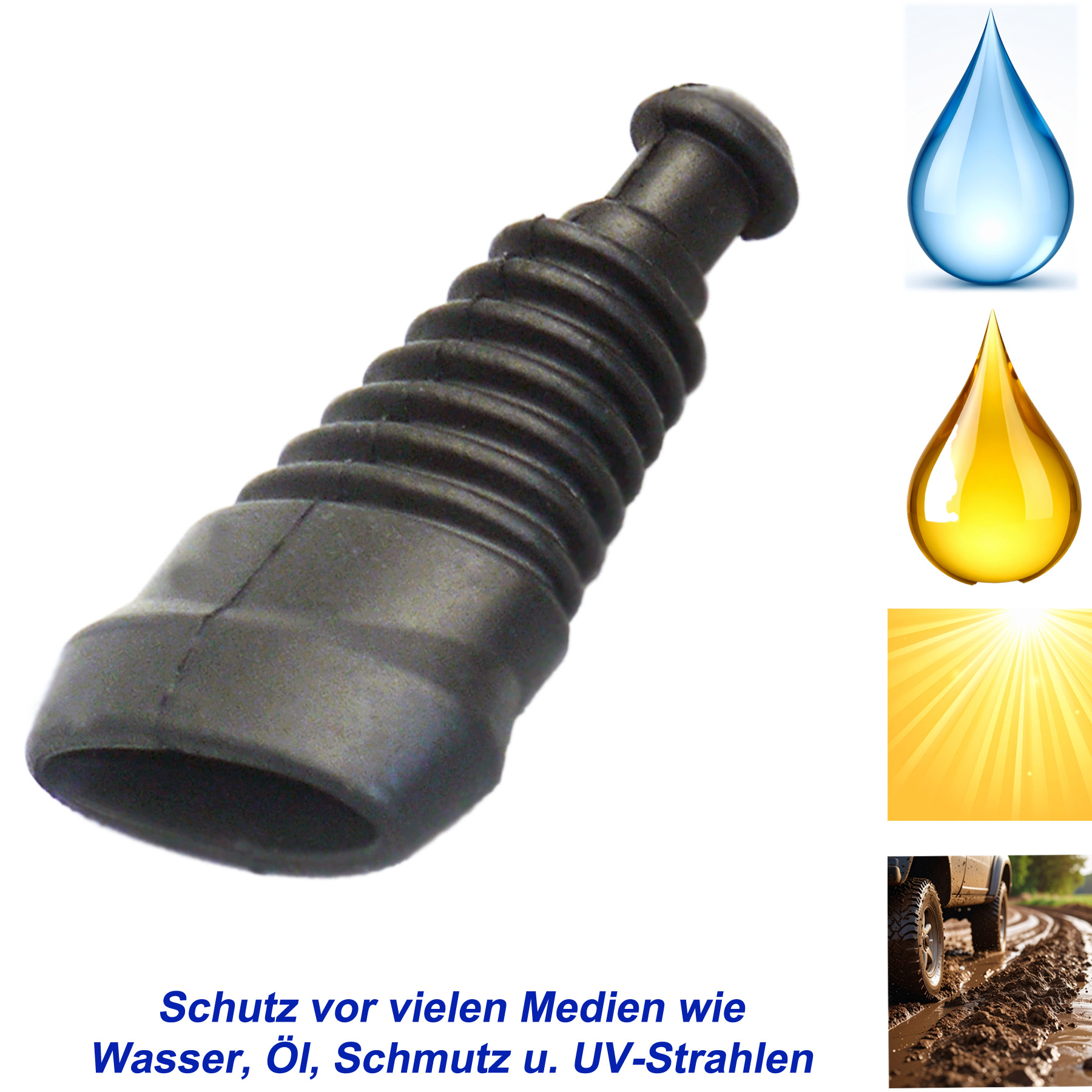

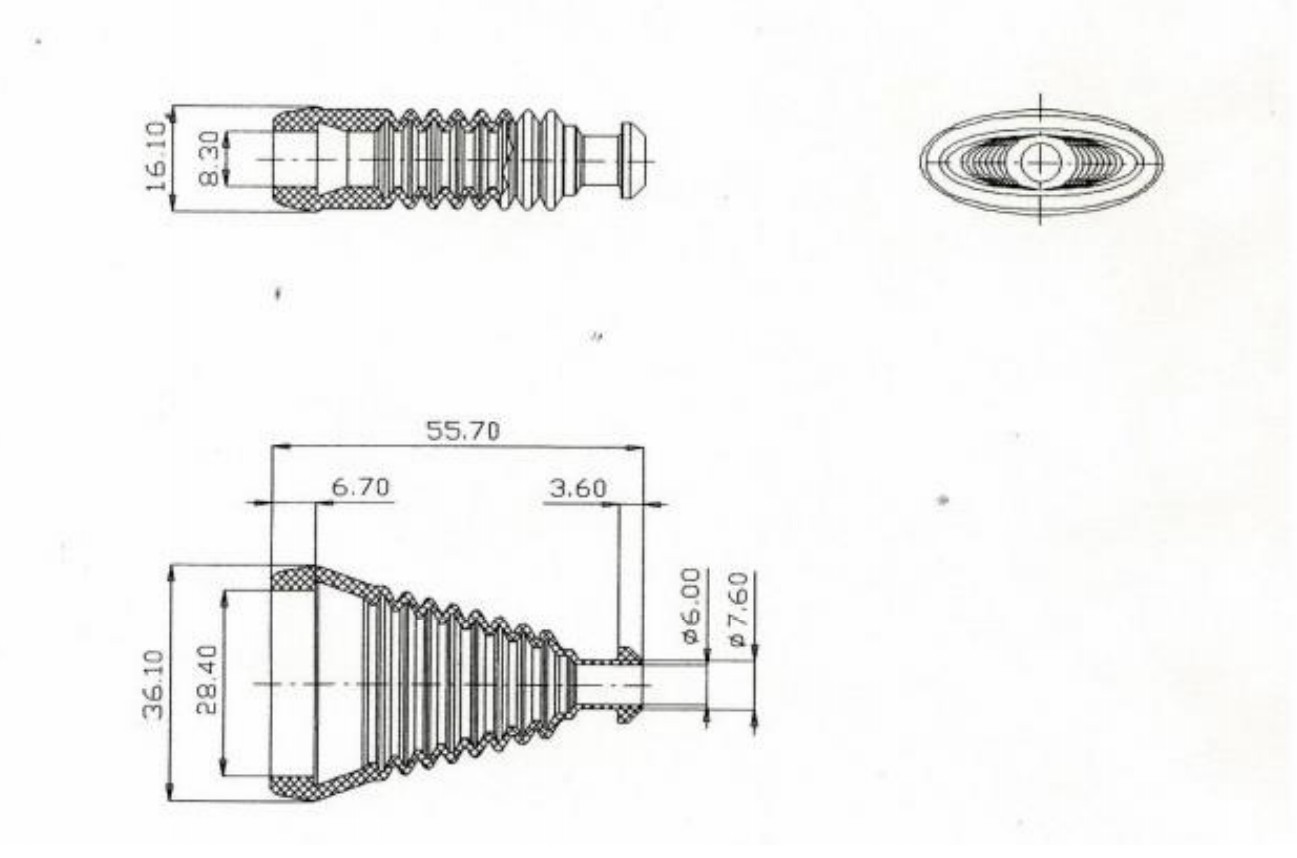

- Vermeidung von Wasser-, Schmutz-, Öl-, Medien- und Staubeintritt. In dem das Kabel gerade und nahezu unverformt in den Stecker eingeführt wird, bleibt die Dichtung intakt und dichtet zuverlässig gegenüber Wasser, Staub und Schmutz. Das natürlich nur bei einem richtigen Verhältnis Außendurchmesser der Mantelleitung gegen Innendurchmesser Kabeleingang der Tülle (siehe hierzu auch die Skizze)


Erhöhung der Lebensdauer und Zuverlässigkeit:
- Materialschutz. Die Knickschutztüllen bestehen aus flexiblen, witterungsbeständigen Gummimischungen (NBR). Sie schützen so weitestgehend den Mantel der Leitung vor scharfen Kanten am Steckergehäuse und vor UV-, Öl-, Schmutz oder Chemikalieneinflüssen.

- Konstanter Kontaktwiderstand. Wenn Kabelbrüche oder Beschädigungen am Leiterquerschnitt auftreten, kann der Kontaktwiderstand (Übergangswiderstand) steigen. Durch die mechanische Entlastung bleibt der Leitungsquerschnitt weitestgehend intakt, was in Fahrzeugen oder Industrieanlagen entscheidend für sichere Signal- und Stromversorgung ist.


Praktische Vorteile bei Montage und Wartung:

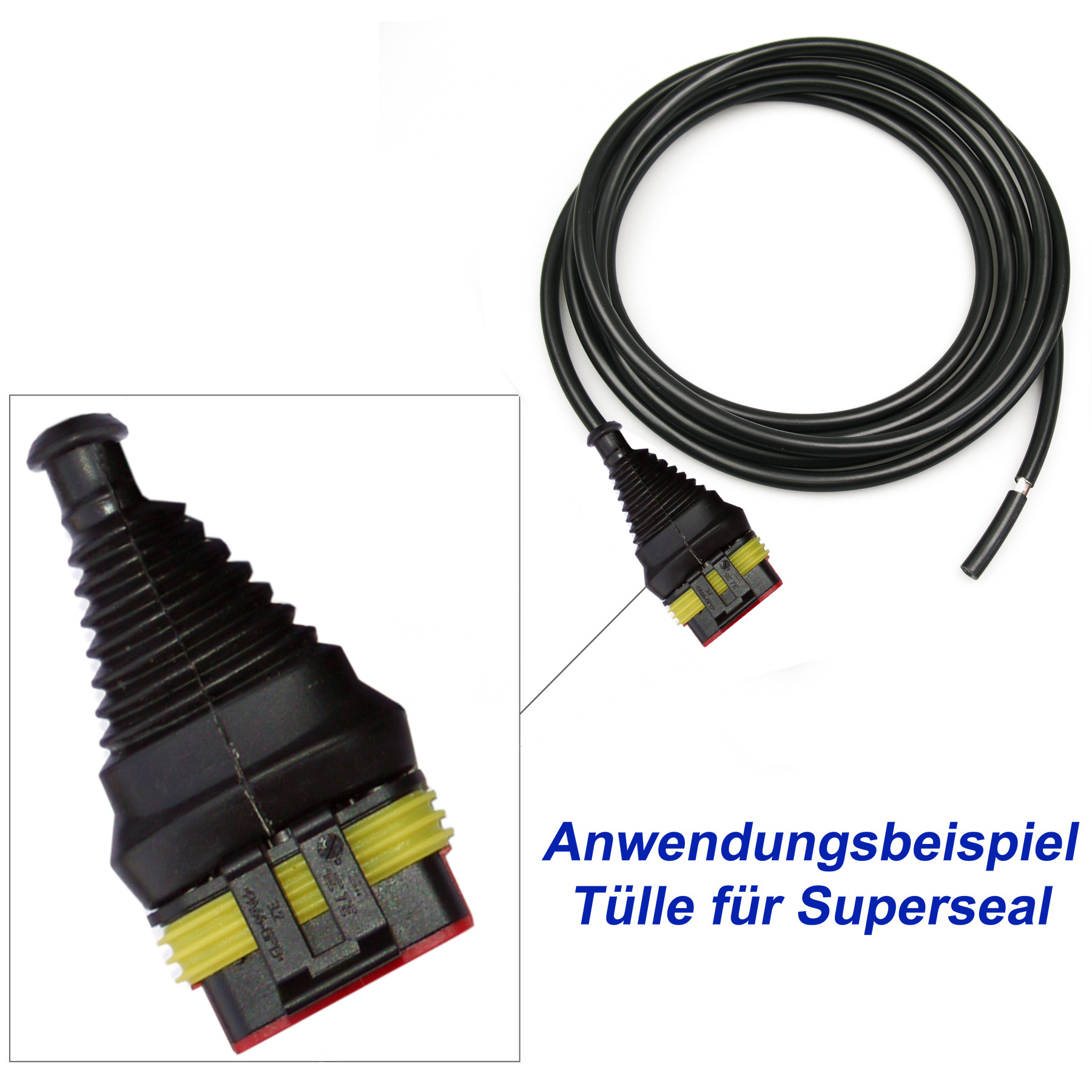

- Einfachere Montage. Die Tülle wird vor dem Zusammenbau des Steckverbindergehäuses auf das Kabel geschoben. GGf. kann als Hilfmittel hier ein Gleitmittel wie z.B. Hellerine eingesetztw erden. Auch die Vewendung einer Dreidornzange bei Bestückung kann sehr hilfreich sein.

- Austauschbarkeit und Standardisierung. Viele Hersteller bieten passende Knickschutztüllen für die gängigen Superseal-Baureihen (z. B. 1- bis 6-polige Stecker) an. Dadurch sind Ersatzteile und Zubehör leicht beschaffbar, und nachträgliches Nachrüsten ist möglich, solange eine Seite der Leitung noch frei zugänglich ist (keine Bearbeitung des freien Ende).


Sicherheitsaspekt:
- Vermeidung von Kurzschlüssen. Ein beschädigtes oder abisoliertes Kabel kann unter Umständen Metalle am Fahrzeug- oder Gerätegehäuse berühren und so einen Kurzschlüsse verursachen. Durch die Knickschutztülle bleibt die Mantel- und Aderisolation im Normalfall intakt, sodass eine zusätzliche Absicherung gegen unbeabsichtigte Freilegung gegeben ist.

- Konstanz bei extremen Bedingungen. Gerade in Kfz-, Boot- oder Outdoor-Anwendungen kann es zu extremen Temperaturschwankungen kommen. Eine gute Knickschutztülle hält sowohl bei Kälte als auch bei Hitze flexibel und reißfest. Der Temperaturbereich liegt bei -30 °C bis +100 °C.

Lieferumfang
Gummitülle:	1x für 5-polig
