Sortiment Kontakte PIN Stecker MT2 Microtimer II u. JPT Timer un- / gedichtet VW
Mix Sortiment (850 Einzelteile) bestehend aus Micro Timer II und JPT Timer (Junior Power Timer) gedichtet- u. ungedichten Kontakten und Seals.
Sämtliche eingesetzten Kontakte und Seals der MicroTimer II (MT2) als auch der JPT Junior Power Timer Serie entsprechen den genannten VW Nummern. Die Kontakte und Seal sind einsetzbar in VW / AUDI / SEAT / SKODA /VAG in die jeweiligen passenden Steckverbindergehäuse.
Seit Jahrzehnten sind die Timersysteme bekannt für Ihre Zuverlässigkeit und somit ideal für Anwendungen im Bereich der Automobil- und Nutzfahrzeugindustrie und auch dem Bereich der Passagierfahrzeuge. Relativ tolerant sind die Timer-System in Bezug auf die Positionierung der Kontaktstecker im Gehäuse. Ein zusätzlicher Vorteil ist, dass das Kontaktsystem weitgehend unempfindlich gegen schräges Einstecken ist. Auch wenn die Flachstecker schräg eingesteckt werden, sorgt die Kontaktgeometrie für einen sauberen festen Kontakt nach Verrastung. Vielfach eingesetzt z.B. im Bereich ABS, ESP, Verschleißanzeige, Warnanzeige, Beleuchtung und div. Sensoren.
Für Querschnitte von 0,20mm² - 2,50mm² und Leitungen mit einem Ø 1,15mm - 3,00mm, je nach gewählten Typ (MT2 oder JPT). Unterscheiden müssen Sie hier nur bei den gedichteten und ungedichteten Kontakten. Die einzelnen Außendurchmesser für die Leitungen als auch die Querschnitte finden Sie detailliert unter dem Punkt Lieferumfang. Geliefert wird im praktischen Sortimentskoffer der Größe 290x195-35 mit 21 Fächern. Sämtliche Kontakte können Sie auch als Nachfüllsets mit je 10 Kontakten einzeln erwerben, dazu nennen Sie uns bitte einfach die entsprechende 14er Nummer bei den Kontakten und die 08er Nummer bei den Seals und Blindstopfen. Wir teilen Ihnen dann die entsprechende Nummer zur Nachbestellung mit.
OEM:
103357.01 / 103360.01 / 103358.01 / 103361.01 / 103357.04 / 103360.03 / 103358.02 / 103361.02 / 906844.01 / 103189.01
906845.01 / 103190.01 / 906844.02 / 103189.02 / 906845.XX / 103190.02 / 357972740E / 357972740D / 357972740F / 357972741
357972741A / 357972741B / 357972840 / 357972841 / 103 357.01 / 103 360.01 / 103 358.01 / 103 361.01 / 103 357.04
103 360.03 /103 358.02 / 103 361.02 / 906 844.01 / 103 189.01 / 906 845.01 / 103 190.01 /906 844.02 / 103 189.02 / 906 845.XX
103 190.02 / 357 972 740E / 357 972 740D / 357 972 740F / 357 972 741 / 357 972 741A / 357 972 741B / 357 972 840
357 972 841
OE:
14-0239 / 14-0573 / 14-0222 / 14-0580 / 14-0214 / 14-0218 / 14-0084 / 14-0086 / 14-0632 / 14-0235 / 14-0363 / 14-0310
14-0257 / 14-0550 / 14-0668 / 14-0631 / 08-0065 / 08-0068 / 08-0075 / 08-0003 / 08-0112 / 08-0028 / 08-0043 / 08-0014
! Die angegebenen OEM / OE Nummern dienen nur zu Vergleichzwecken ! Bitte vergleichen Sie immer die passende Nummer auf Ihrem Bauteil.
! Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung !
! Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug !

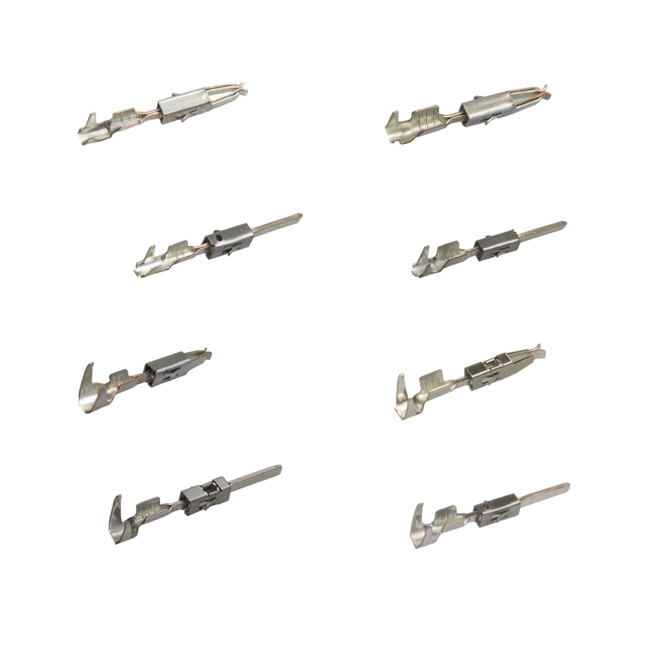

| Lieferumfang | |
| MT2 Buchse unged.: | 30x 14-0239 (0,20²-0,50² / Ø 1,15-1,60) |
| MT2 Stift unged.: | 30x 14-0573 (0,20²-0,35² / Ø 1,15-1,60) |
| MT2 Buchse unged.: | 30x 14-0222 (0,50²-1,00² / Ø 1,40-2,10) |
| MT2 Stift unged.: | 30x 14-0580 (0,50²-1,00² / Ø 1,40-2,10) |
| MT2 Buchse ged.: | 30x 14-0214 (0,20²-0,50² / Ø 1,15-1,60) |
| MT2 Stift ged.: | 30x 14-0218 (0,20²-0,50² / Ø 1,15-1,60) |
| MT2 Buchse ged.: | 30x 14-0084 (0,50²-1,00² / Ø 1,40-2,10) |
| MT2 Stift ged.: | 30x 14-0086 (0,50²-1,00² / Ø 1,40-2,10) |
| JPT Buchse unged.: | 40x 14-0362 (0,50²-1,00² / Ø 1,40-2,10) |
| JPT Stift unged.: | 40x 14-0235 (0,50²-1,00² / Ø 1,40-2,10), altern. 14-0216 |
| JPT Buchse unged.: | 30x 14-0363 (1,00²-2,50² / Ø 2,20-3,00) |
| JPT Stift unged.: | 30x 14-0310 (1,00²-2,50² / Ø 2,20-3,00) |
| JPT Buchse ged.: | 40x 14-0257 (0,50²-1,00² / Ø 1,40-2,70) |
| JPT Stift ged.: | 40x 14-0550 (0,50²-1,00² / Ø 1,40-2,70) |
| JPT Buchse ged.: | 30x 14-0668 (1,00²-2,50² / Ø 2,20-3,00) |
| JPT Stift ged.: | 30x 14-0631 (1,00²-2,50² / Ø 2,20-3,00) |
| MT2 Seal rot: | 40x 08-0065 (f. Ltg. 1,20-1,60 u. Kammer Ø 3,60) |
| MT2 Seal grau: | 70x 08-0068 (f. Ltg. 1,40-1,90 u. Kammer Ø 3,60) |
| MT2 Seal gelb: | 40x 08-0075 (f. Ltg. 1,90-2,40 u. Kammer Ø 3,60) |
| JPT Seal blau: | 80x 08-0003 (f. Ltg. 1,20-2,10 u. Kammer Ø 5,2-5,4) |
| JPT Seal braun: | 40x 08-0112 (f. Ltg. 2,00-2,70 u. Kammer Ø 5,2-5,4) |
| JPT Seal gelb: | 40x 08-0014 (f. Ltg. 2,70-3,00 u. Kammer Ø 5,2-5,4) |
| MT2 Blindstopfen: | 10x 08-0028 (f. Kammer Ø 3,60mm) |
| JPT Blindstopfen: | 10x 08-0043 (f. Kammer Ø 3,60mm) |
| Sortimentskasten: | 1 Stück (21 Fächer ca. 290x195x35mm) |
| Kontakte - Seals | |
| MT2 Querschnitt: | 0,20mm² - 1,00mm² |
| f. Leitung: | Ø 1,15mm - 2,10mm |
| JPT Querschnitt: | 0,50mm² - 2,50mm² |
| f. Leitung: | Ø 1,40mm - 3,000mm |
| Ausführung: | Buchse und Stift |
| Verriegelung: | Rastfeder |
| gedichtet: | ja |
| Betriebstemperatur: | -40°C + 105°C |
| Ausführung JPT: | TYP A |
| Lieferung: | vereinzelt |
| Hersteller: | TE Connectivity |
| Daten: | Weitere Daten auf Anfrage |
Artikelnummer: 33-1594-SK
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
