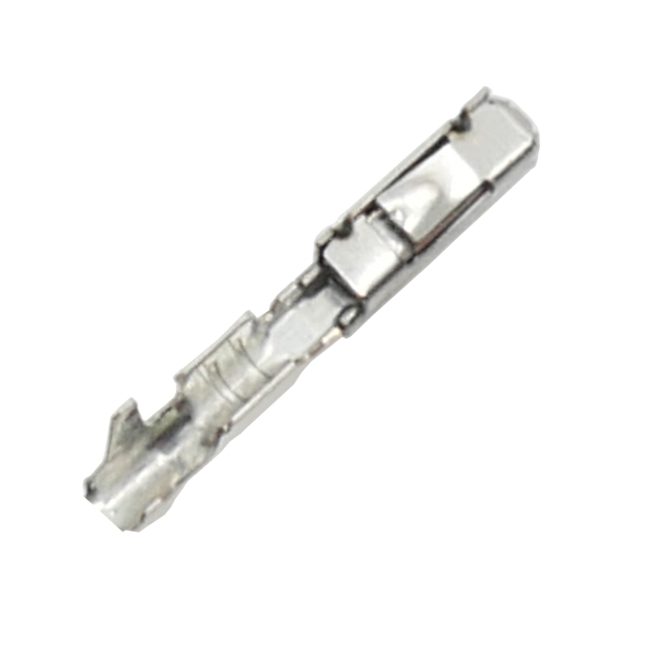

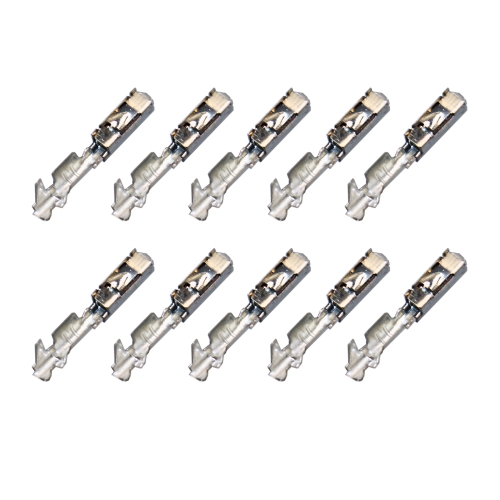

10x MQS Quadlock Buchse Stecker Crimp Kontakt 0,25²-0,35² Fakra passt zu VW BMW
10x MQS Quadlock Buchse Stecker Crimp Kontakt 0,25²-0,35² Fakra kompatibel zu VW BMW
Das MQS (Micro Quadlok System) ist ein kompaktes elektrisches Steckverbindersystem, dass häufig in vielen Automobilanwendungen Verwendung findet. Es wurde entwickelt, um eine zuverlässige Verbindung für Stromkreise in Fahrzeugen bereitzustellen und bietet Merkmale wie kompakte Größe, hohe Zuverlässigkeit und Beständigkeit gegen Umwelteinflüsse wie Vibration und in gedichteter Version auch gegen Feuchtigkeit. Der Name „Quadlok“ deutet darauf hin, dass es über vier Verriegelungsmechanismen verfügt, die eine sichere Verbindung gewährleisten. Diese Steckverbinder werden häufig für verschiedene Funktionen innerhalb eines Fahrzeugs verwendet, beispielsweise für Steckverbinder zum Anschluss von Sensoren, Aktoren, Radios, Navigation und anderen elektronischen Komponenten.
OE/OEM Vergleichsnummern:
VW= N907647.01, N907 647.01
BMW= 61131383776, 61 13 1 383 776
Mercedes= A0165454126, A 016 545 412 6
PSA / Peugeot / Citroen= 6542WY, 6542 WY
Weitere Vergleichsnummern:
0558190233
Fremdartikelnummern:
14-0012, 5-928999-1, 928999-1, 963726, 5-963726-1, 963726-1
Wichtige Hinweise:
! Die angegebenen OE/OEM Nummern, Vergleichsnummern und Fremdartikel-Nummern dienen nur zu Vergleichzwecken !
! Kontrollieren und vergleichen Sie immer zwingend den Querschnitt und Außendurchmesser der Leitungen Ihrer Anwendung !
! Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug !
Querschnittsbereich: 0,25mm² - 0,35mm² Leitungsdurchmesser Ø: 0,90mm - 1,60mm
| Lieferumfang | |
| Kontakte: | 10x |
| Crimp, Pin, Kontakt | |
| Serie: | MQS 0.63 |
| Stecksystem: | Buchse/Female |
| Ausführung: | ungedichtet |
| Verbindungsmethode: | Crimp |
| Querschnitt: | 0,25mm² - 0,35mm² |
| Drahtstärke (AWG): | 24 - 22 |
| f. Leitungen: | Ø 0,90 – 1,60mm (FLRY) |
| Material: | CuNiSi, Überfeder X10CrNi 18 8 |
| Material Oberfläche: | Sn (Zinn) |
| Länge: | ca. 13,70mm |
| Strom (max.): | 7,5A bei +80°C max. |
| Temperaturbereich: | -40°C bis +120 °C |
| Norm-Spezifikation: | LV214 |
| RoHS: | konform |
| REACH: | Enthält keine SVHC |
| EU ELV: | konform |
Artikelnummer: 33-0471-10
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
