Set 10-polig Molex Mini-Fit Jr. Buchse 39-01-2105 Stift 39-01-2106, 5557, 5559
Set 10-polig Molex Mini-Fit Jr. Buchse 39-01-2105 + Stift 39-01-2106, 5557, 5559

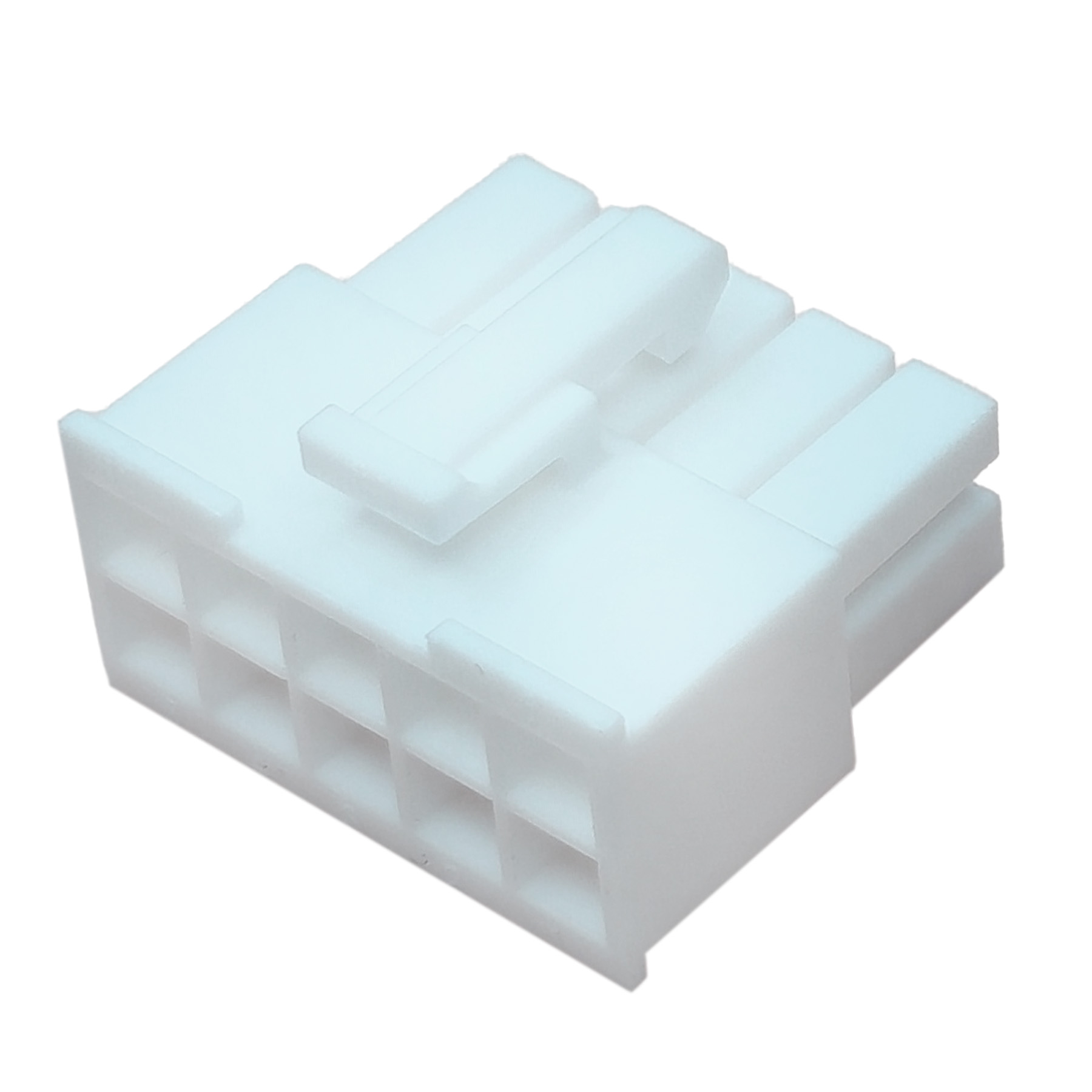

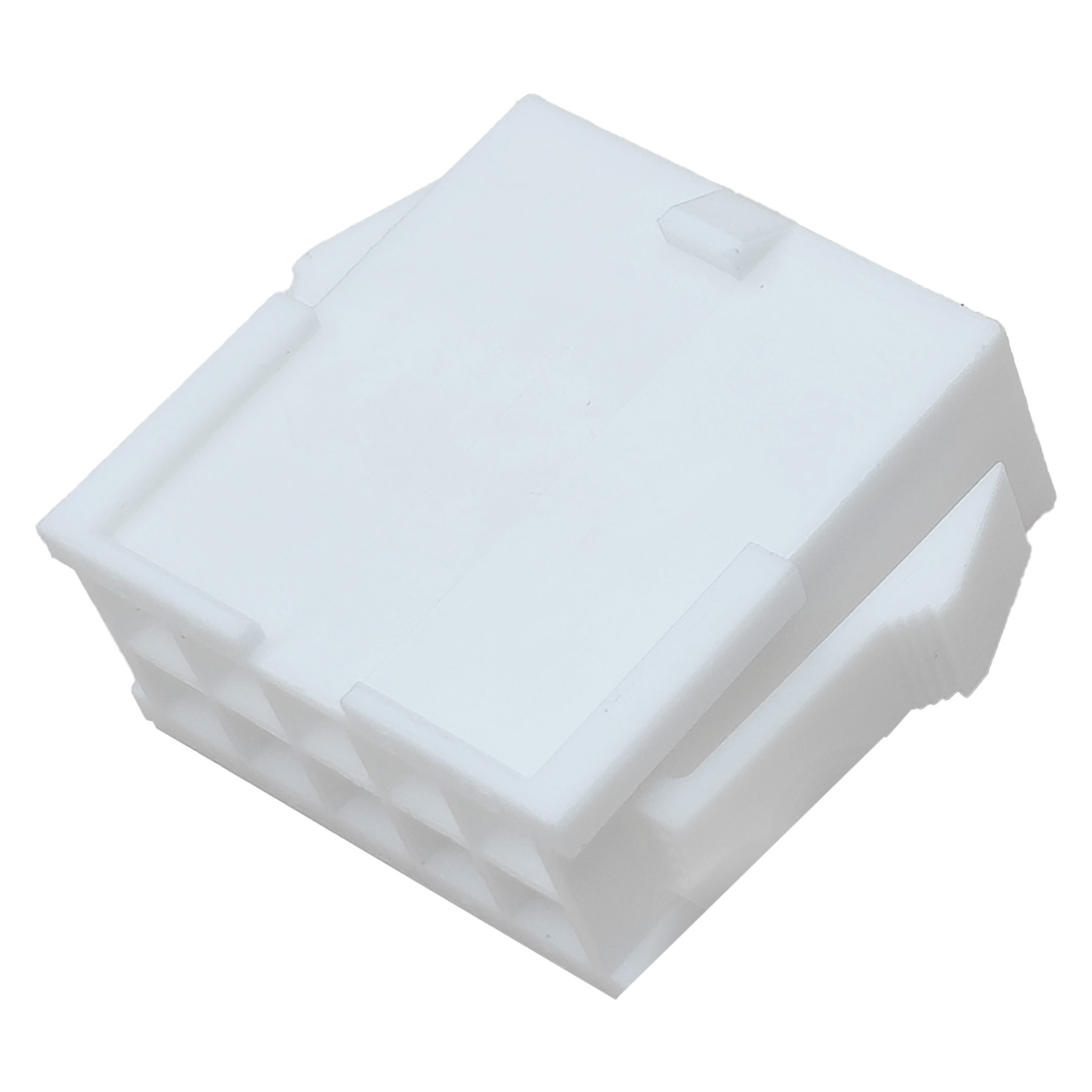

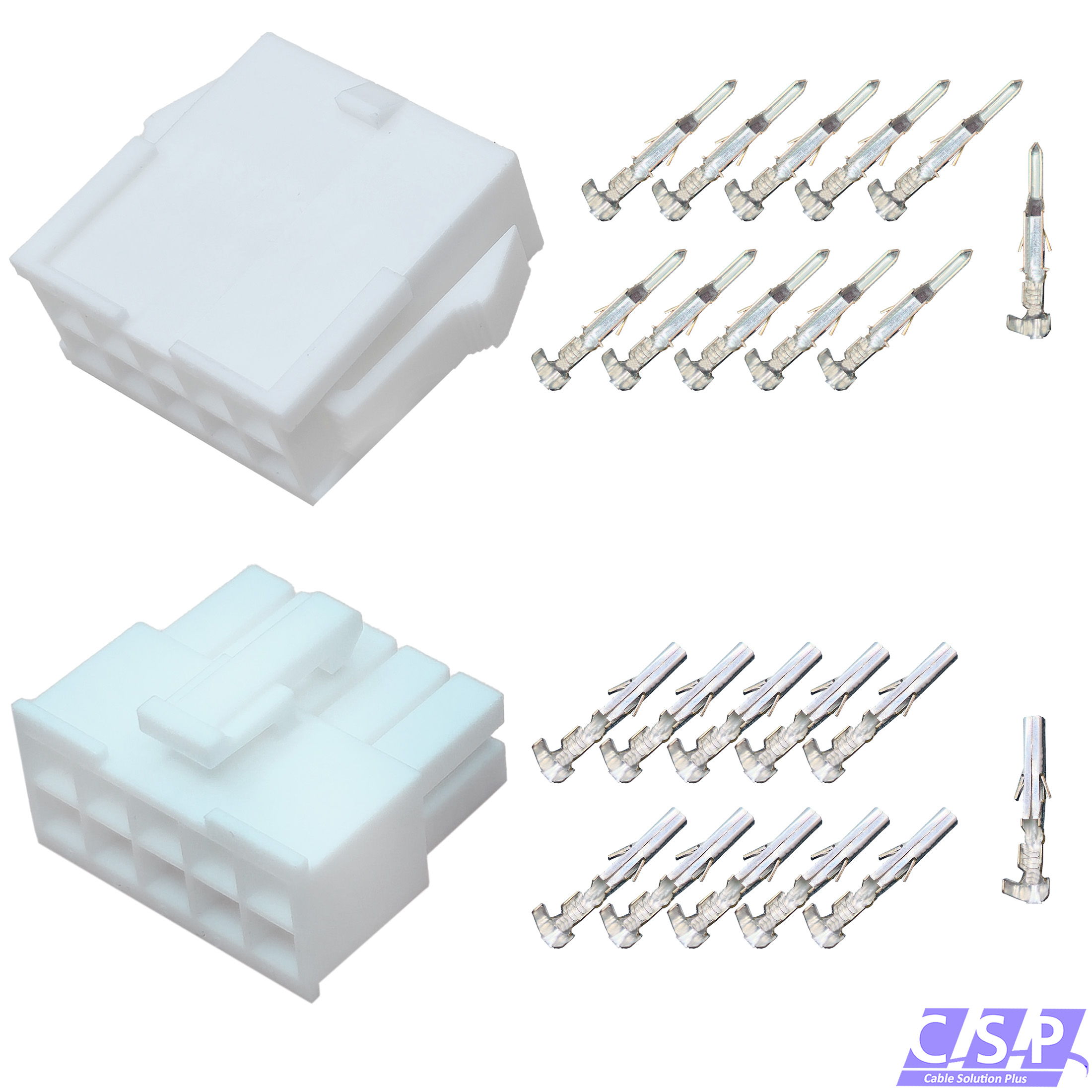

Geliefert wird ein 10-poliges Set aus der Serie Molex Mini-Fit Jr. bestehend aus Buchsen- und Stiftgehäuse mit passenden Buchsen- und Stiftkontakten incl. je 1x Reservecrimp für Querschnitt AWG18-24 und Leitung mit einem Außendurchmesser von Ø 1,30-3,10mm
Die Mini-Fit Jr. Serie von Molex ist eine kompakte, leistungsfähige Steckverbindung mit vielseitigen Konfigurationsmöglichkeiten und zuverlässiger Verriegelung. Es sind robuste und zuverlässige Steckverbinder mit stabiler Kontaktführung, sekundäre Verriegelung. Somit ideal für industrielle Umgebungen und im Bereich der Haushaltsgeräte, Industrie, im Computer- oder Konsumelektronikbereich, LED-Licht, Stromversorgungen etc. Die von uns gelieferten Steckverbinder sind nach dem hohen UL Standard UL94V-0 (Brennverhalten) durch den Hersteller zertifiziert. Die Molex Mini-Fit Jr. Serie bietet somit eine hervorragende Kombination aus Stromstärke, mechanischer Sicherheit, Designflexibilität und Zertifizierungskonformität.
Diese Steckverbinder sind ein bewährter Standard, der sich durch Zuverlässigkeit und Vielseitigkeit auszeichnet.
Weitere Vergleichsnummern:
39-01-2105, 5557, 39-01-2106, 5559, 12-0843, 12-0663
39012105, 39012106, 5557-10R-210, 5559-10P-210
39-00-0038. 39-00-0039, 5556, 5556T, 14-0532
39-00-0040. 39-00-0041, 5558, 5558T, 14-0499
Wichtige Hinweise:
!Die angegebenen OE/OEM Nummern und Fremdartikel-Nummern dienen nur zu Vergleichszwecken!
!Kontrollieren und vergleichen Sie immer zwingend den Querschnitt der Leitungen Ihrer Anwendung!
!Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug!
!Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung!
Querschnittsbereich: AWG18-24, f. Leitungsdurchmesser Ø: 1,30mm - 3,10mm
| Lieferumfang | |
| Stecker/Gehäuse: | je 1x Buchse und Stift |
| Kontakte: | je 10x Buchse und Stift, je 1x Reservecrimp |
| Stecker+Kontakte | |
| Ausführung: | Mini-Fit Jr. |

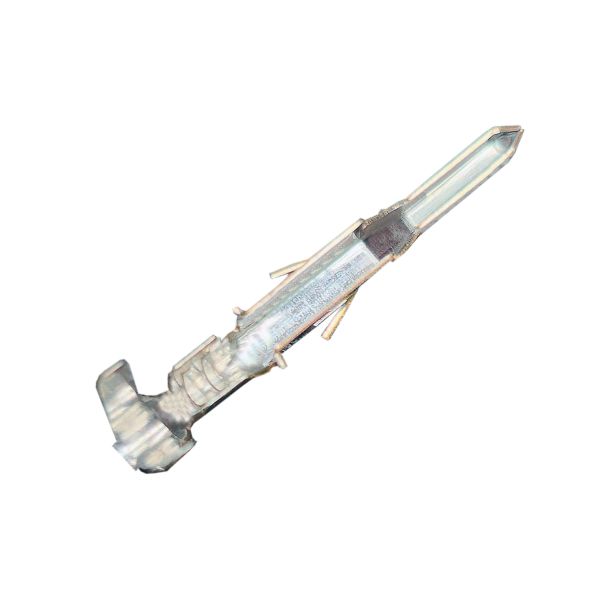

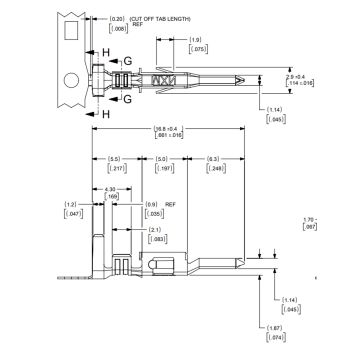

| Länge Kontakt: | ca. 14,70mm bei Buchse, ca. 16,80mm bei Stift |
| Stecksystem: | Buchse+Stift |
| Rastmaß: | 4,2mm |
| Gedichtet: | nein |
| Verbindungsmethode: | Crimp |
| Temperaturbereich: | -40°C bis +80°C |
| Steckermaterial: | PA66 (Nylon66) |
| Kontaktmaterial: | CuZn verzinnt |
| Querschnitt: | AWG18-24 |
| Durchmesser Ø: | 1,30mm - 3,10mm |
| Betriebsspannung (VAC): | 600 |
| Kontaktnennstrom (max.)(A): | 9 |
| Brandverhalten: | UL Standard UL94V-0 |
| Konformität: | EU RoHS, REACH SVHC, Low-Halogen |
Artikelnummer: 33-2182
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
