Molex Mini-Fit Stecker Set Sortiment in 2-, 4-, 6-pol, Kontakte, z.B. Licht, LED
Molex Mini-Fit Stecker Set Sortiment in 2-, 4-, 6-pol, Kontakte, z.B. Licht, LED
Geliefert wird ein praktisches Sortiment / Set der Serie Molex Mini-Fit Jr. bestehend aus 2-poligen, 4-poligen, 6-poligen Stecker/Steckverbinder und passenden Kontakten für Leitungen AGW 24 - AWG 18 mit einem Außendurchmesser von Ø 1,30-3,10mm.
Die Mini-Fit Jr. Serie von Molex ist eine kompakte, leistungsfähige Steckverbindung mit vielseitigen Konfigurationsmöglichkeiten und zuverlässiger Verriegelung. Es sind robuste und zuverlässige Steckverbinder mit stabiler Kontaktführung, sekundäre Verriegelung. Somit ideal für industrielle Umgebungen und im Bereich der Haushaltsgeräte, Industrie, im Computer- oder Konsumelektronikbereich, LED-Licht, Stromversorgungen etc. Die von uns gelieferten Steckverbinder sind nach dem hohen UL Standard UL94V-0 (Brennverhalten) durch den Hersteller zertifiziert. Die Molex Mini-Fit Jr. Serie bietet somit eine hervorragende Kombination aus Stromstärke, mechanischer Sicherheit, Designflexibilität und Zertifizierungskonformität.
Diese Steckverbinder sind ein bewährter Standard, der sich durch Zuverlässigkeit und Vielseitigkeit auszeichnet.

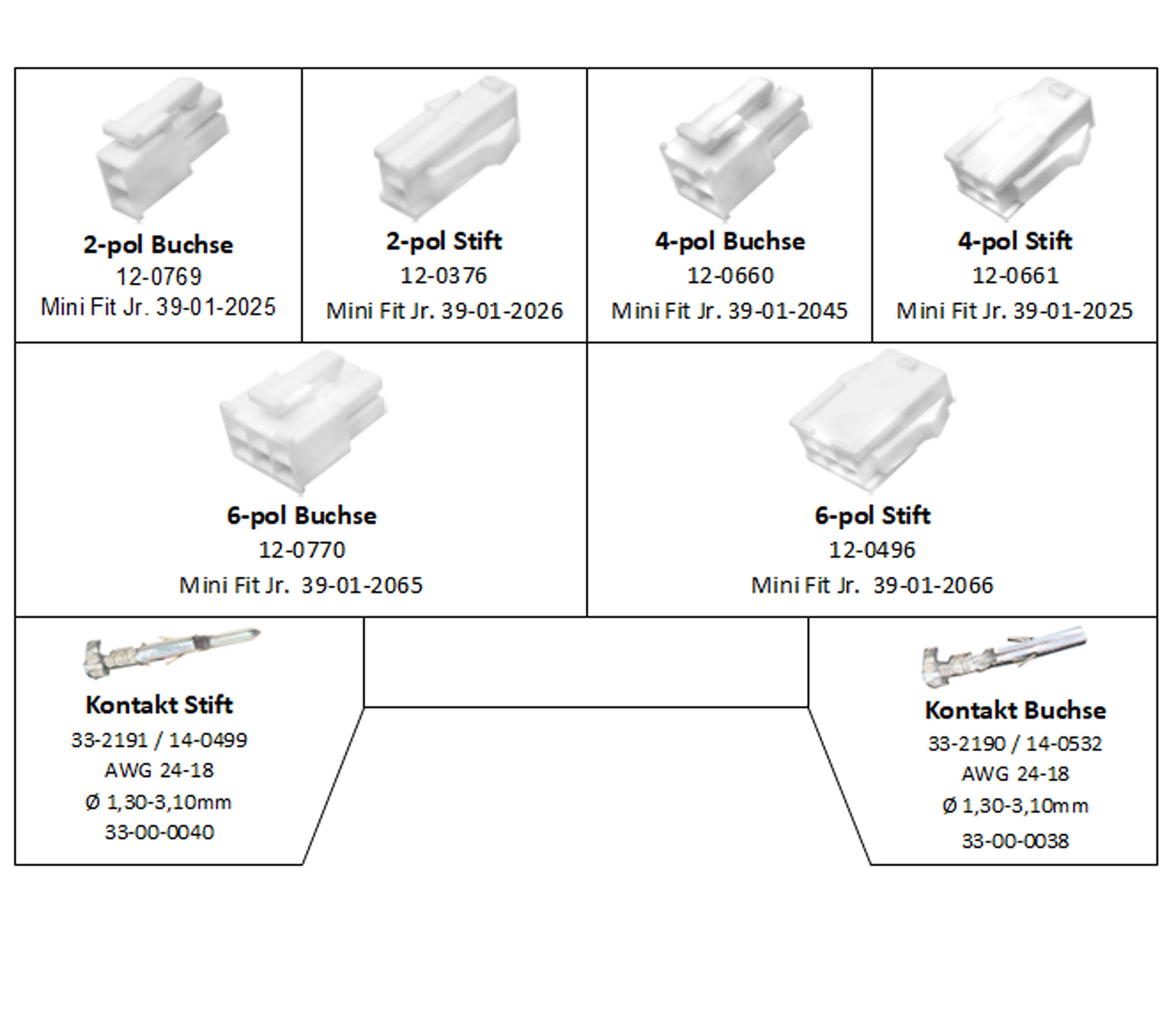

Weitere Vergleichsnummern:
39-01-2025, 5557, 39-01-2026, 5559, 12-0376, 12-0769
39-01-2045, 5557, 39-01-2046, 5559, 12-0661, 12-0660
39-01-2065, 5557, 39-01-2066, 5559, 12-0770, 12-0496
39012025, 39012026, 5557-02R-210, 5559-02P-210
39012045, 39012046, 5557-04R-210, 5559-04P-210
39012065, 39012066, 5557-06R-210, 5559-06P-210
39-00-0038. 39-00-0039, 5556, 5556T, 14-0532
39-00-0040. 39-00-0041, 5558, 5558T, 14-0499
Wichtige Hinweise:
!Die angegebenen OE/OEM Nummern und Fremdartikel-Nummern dienen nur zu Vergleichszwecken!
!Kontrollieren und vergleichen Sie immer zwingend den Querschnitt der Leitungen Ihrer Anwendung!
!Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug!
!Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung!
Querschnittsbereich: AWG18-24, f. Leitungsdurchmesser Ø: 1,30mm - 3,10mm

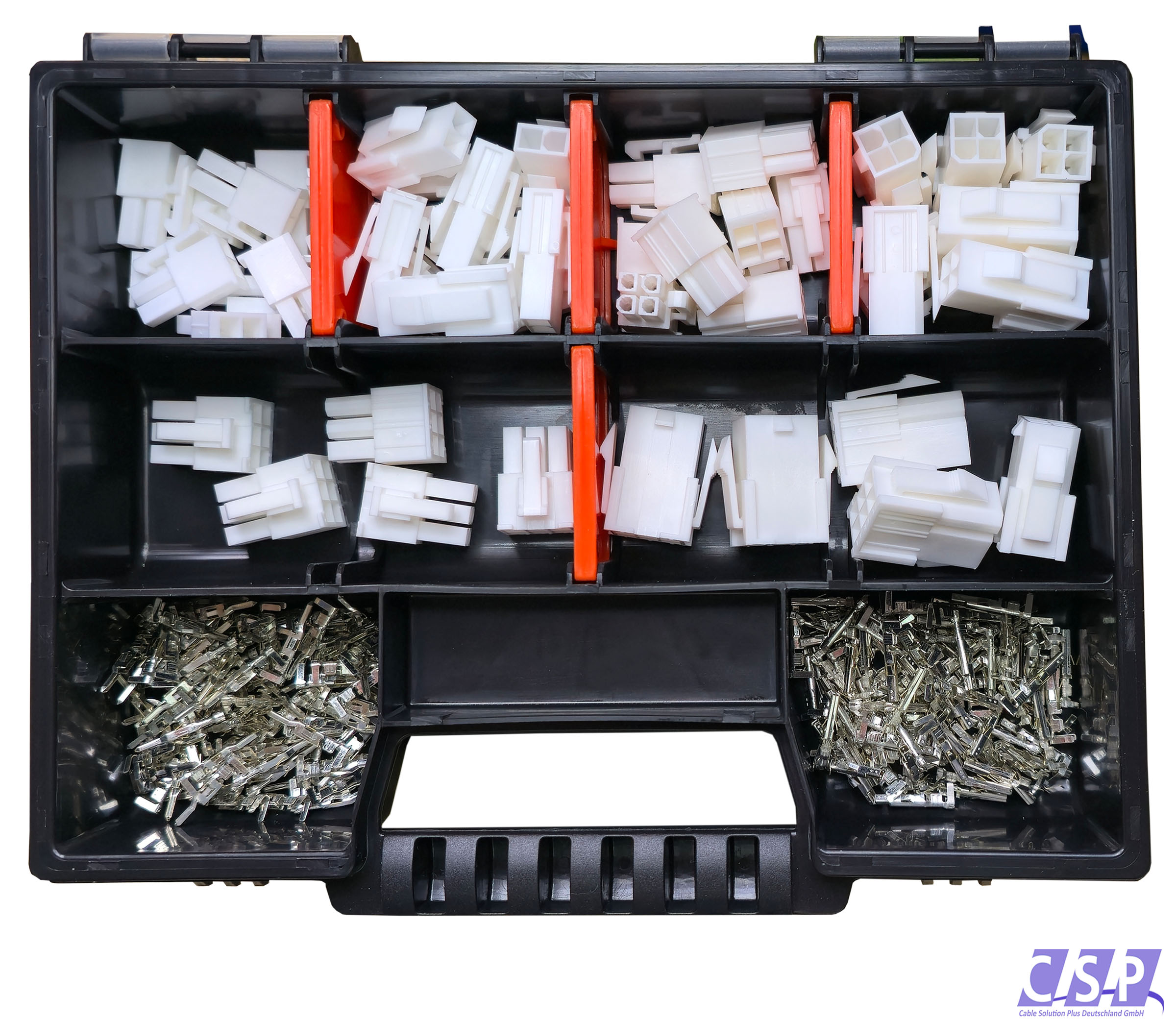

| Lieferumfang | |

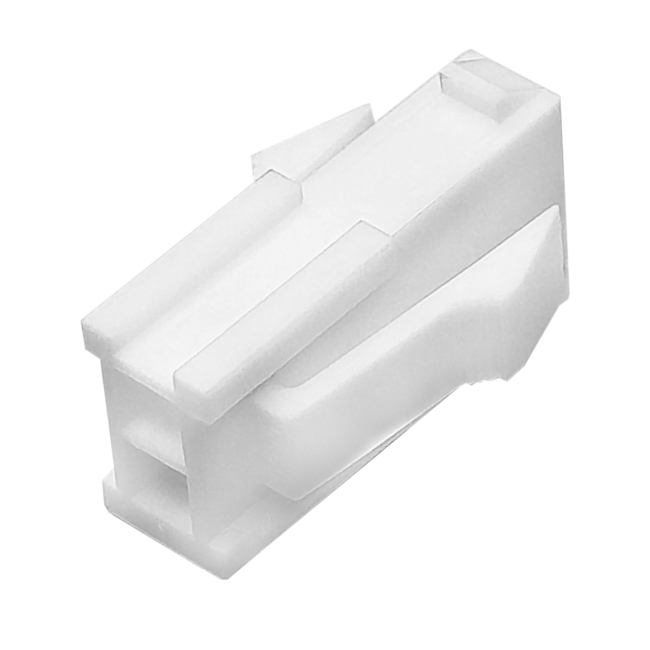

| Stecker 2-pol.: | je 10x Buchse und Stift |

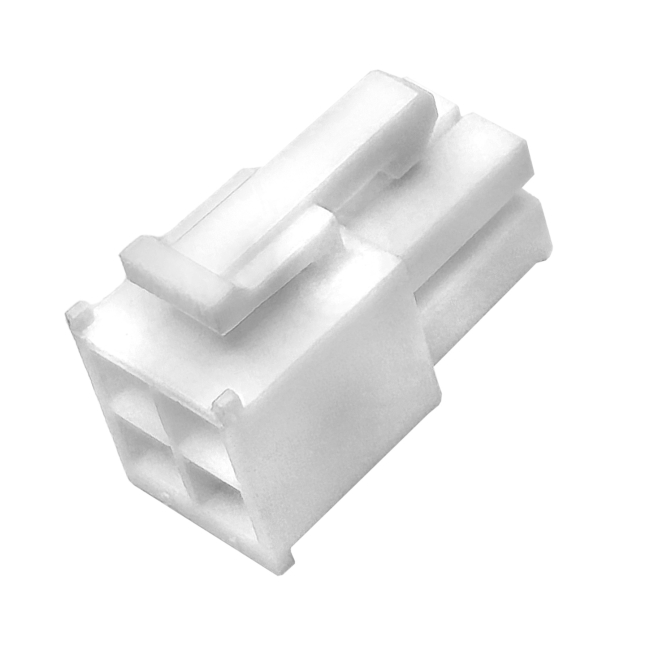

| Stecker 4-pol.: | je 8x Buchse und Stift |

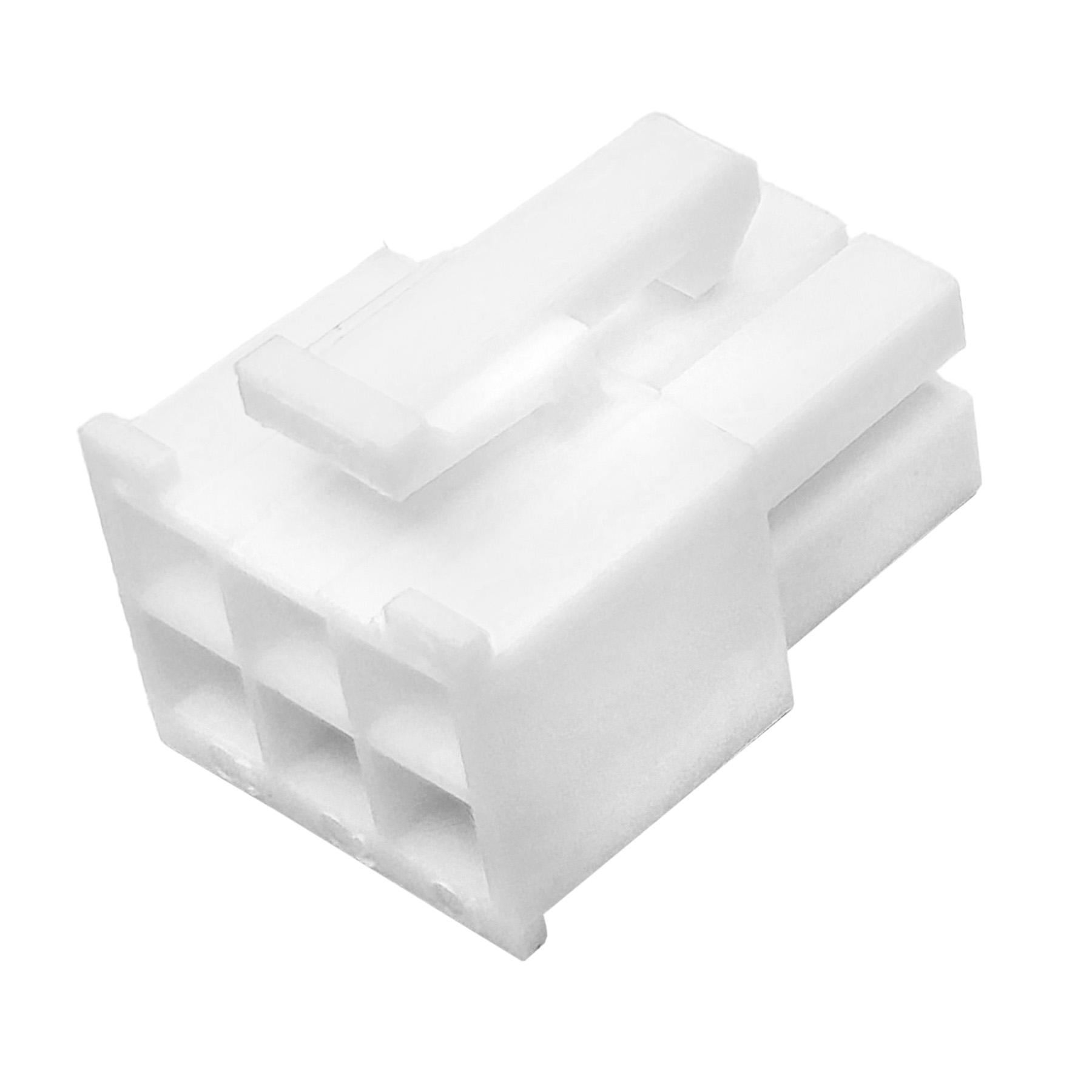

| Stecker 6-pol.: | je 5x Buchse und Stift |
| Kontakte: | je 100x Buchse und Stift |

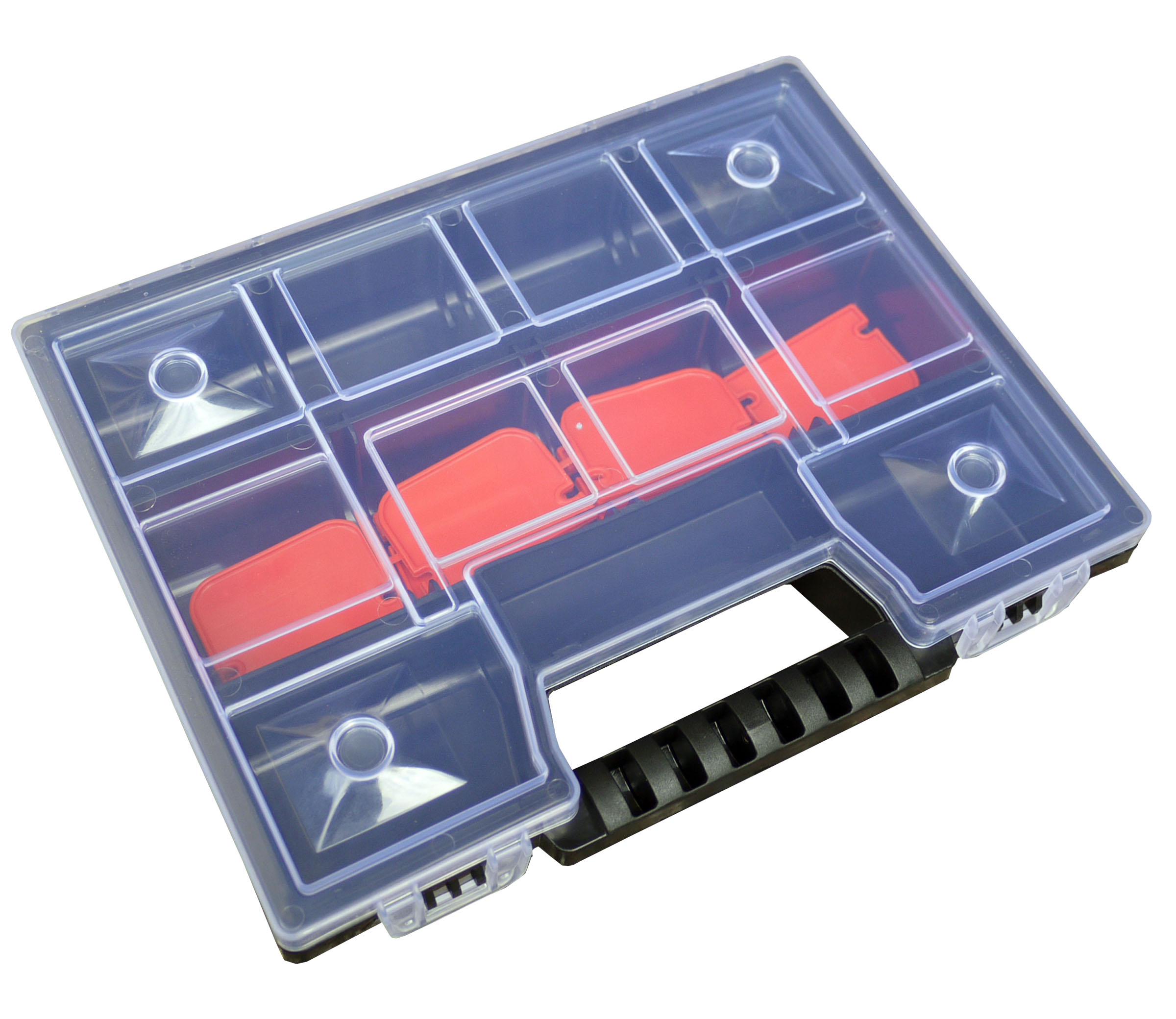

| Sortimentskasten: | 1x Maße 195 x 155 x 35mm |
| Stecker+Kontakte | |
| Ausführung: | Mini-Fit Jr. |
| Länge Kontakt: | ca. 14,70mm bei Buchse, ca. 16,80mm bei Stift |
| Stecksystem: | Buchse+Stift |
| Rastmaß: | 4,2mm |
| Gedichtet: | nein |
| Verbindungsmethode: | Crimp |
| Temperaturbereich: | -40°C bis +80°C |
| Steckermaterial: | PA66 (Nylon66) |
| Kontaktmaterial: | CuZn verzinnt |
| Querschnitt: | AWG18-24 |
| Durchmesser Ø: | 1,30mm - 3,10mm |
| Betriebsspannung (VAC): | 600 |
| Kontaktnennstrom (max.)(A): | 9 |
| Brandverhalten: | UL Standard UL94V-0 |
| Konformität: | EU RoHS, REACH SVHC, Low-Halogen |
Artikelnummer: 33-2193-SK
Gewicht: k.A.
