Sortiment Set Universal-Mate-N-Lok Stecker TYCO AMP in 2-, 3-, 4-, 6- u. 9 polig
Sortiment Set Universal-Mate-N-Lok Stecker TYCO AMP in 2-, 3-, 4-, 6- und 9 poliger Ausführung

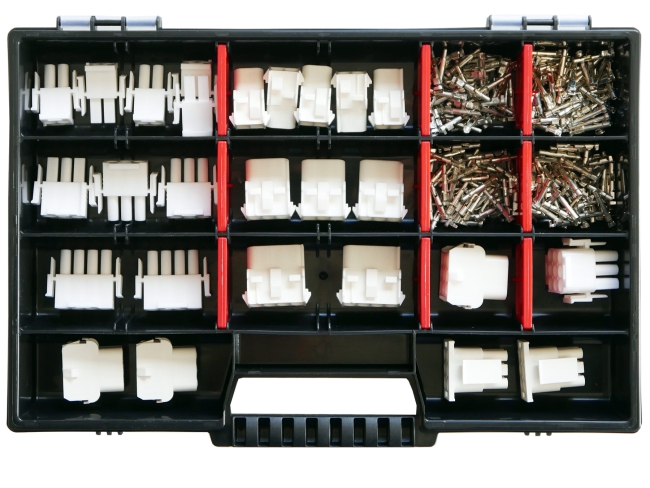

Praktisches Sortiment der Universal-Mate-N-Lok Stecker/Steckverbinder Serie. Mit einer Nennspannung von 600Volt und einem Nennstrom bis max. 19A je nach Querschnitt der verwendeten Leitungen incl. Kontakten für einen Querschnittsbereich von 0,20mm² - 2,10mm². Geliefert wird in einem stabilen Sortimentskasten der Größe 290x195x35 mit 21 Fächern, nicht genutzte Trennstege werden selbstverständlich mitgeliefert.
Dieses Stecksystem ist für die Verwendung als Kabel-an-Kabel-, Kabel-an-Chassis- und Kabel-an-Leiterplatte ausgelegt. Das Stecksystem wird in einer Vielzahl von Anwendungen wie Haushaltsgeräten, Beleuchtung, Netzteile, HVAC-Systeme, Lüftermodule und Kabelbaumbaugruppen eingesetzt.
| Lieferumfang | |
| Stiftgehäuse 2-polig: | 5 |
| Buchsengehäuse 2-polig: | 5 |
| Stiftgehäuse 3-polig: | 3 |
| Buchsengehäuse 3-polig: | 3 |
| Stiftgehäuse 4-polig: | 2 |
| Buchsengehäuse 4-polig: | 2 |
| Stiftgehäuse 6-polig: | 2 |
| Buchsengehäuse 6-polig: | 2 |
| Stiftgehäuse 9-polig: | 1 |
| Buchsengehäuse 9-polig: | 1 |
| Kontakte Stift 0,5²-2,1²: | 50x |
| Kontakte Stift 0,2²-0,8²: | 50x |
| Kontakte Buchse 0,5²-2,1²: | 50x |
| Kontakte Buchse 0,2²-0,8²: | 50x |
| Sortimentskasten: | 1x (21 Fächer, Maße 290x195x35) |
| Steckverbinder | |
| Serie: | Universal MATE-N-LOK |
| Stecksystem: | Stift + Buchse |
| Gedichtet: | nein (optionale Dichtung möglich) |
| Polanzahl: | 2-, 3-, 4-, 6- und 9 polig |
| Rastermaß: | 6,35mm |
| Sekundärverriegelung: | nein |
| Anzahl Reihen: | ein und mehrreihig |
| Farbe: | weiß(natur) |
| Verbindungsmethode: | Crimp |
| Querschnitte: | 0,20mm² - 2,10mm² |
| AWG Größen: | 24-14 AWG |
| Leitungsdurchmesser Ø: | min. 1,00mm - max. 3,30mm |
| Temperaturbereich: | -55 °C bis +105 °C |
| Material: | Polyamid 6.6 |
| Norm: | UL94V-0 |
| RoHS: | k.A. |
| REACH: | ----- |
| Norm: | ----- |
Artikelnummer: 33-1372
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
