Mini Universal MATE-N-LOK Serie Stecker 6-polig Set Stift Buchse Steckverbinder
Mini Universal MATE-N-LOK Serie Stecker 6-polig Set Stift Buchse Steckverbinder

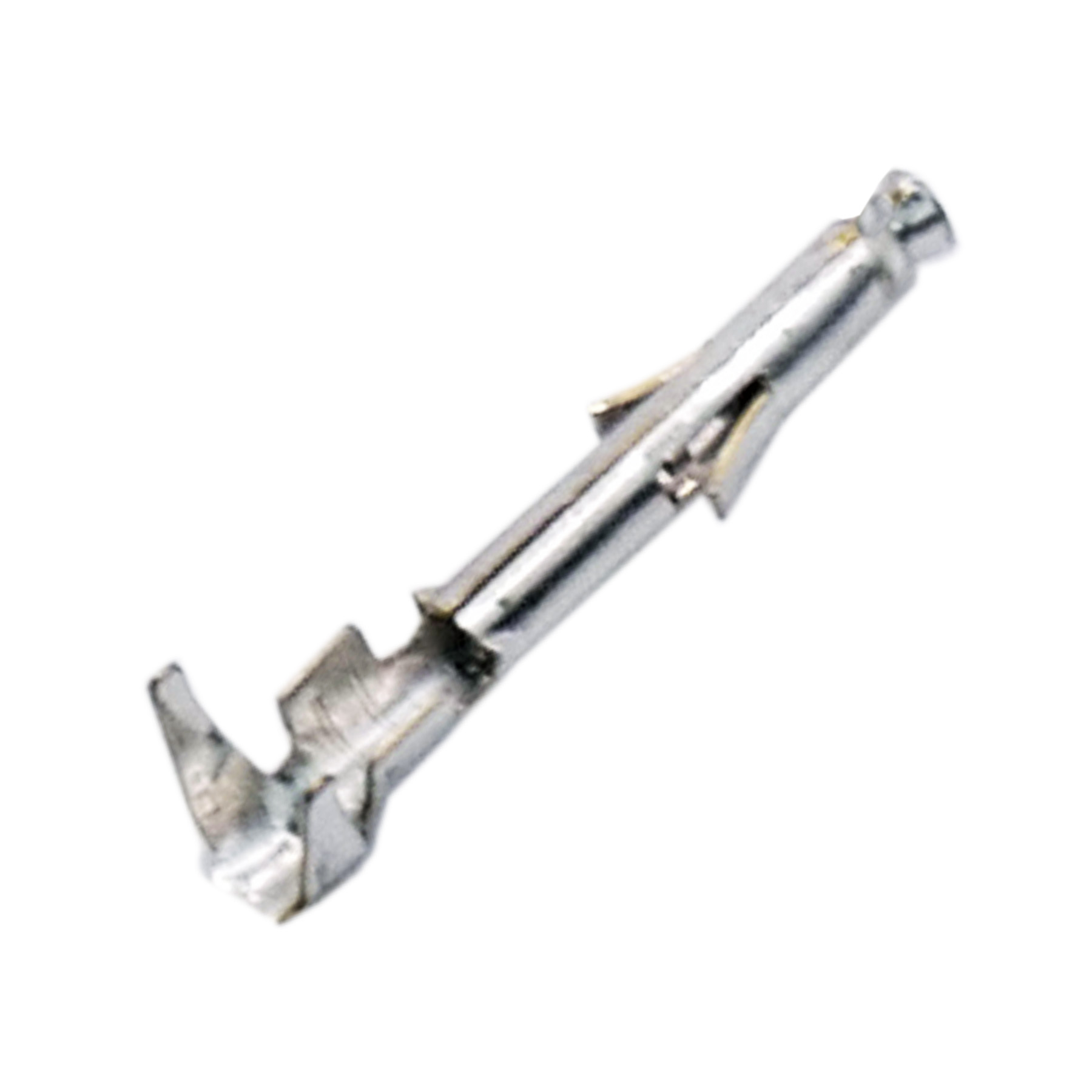

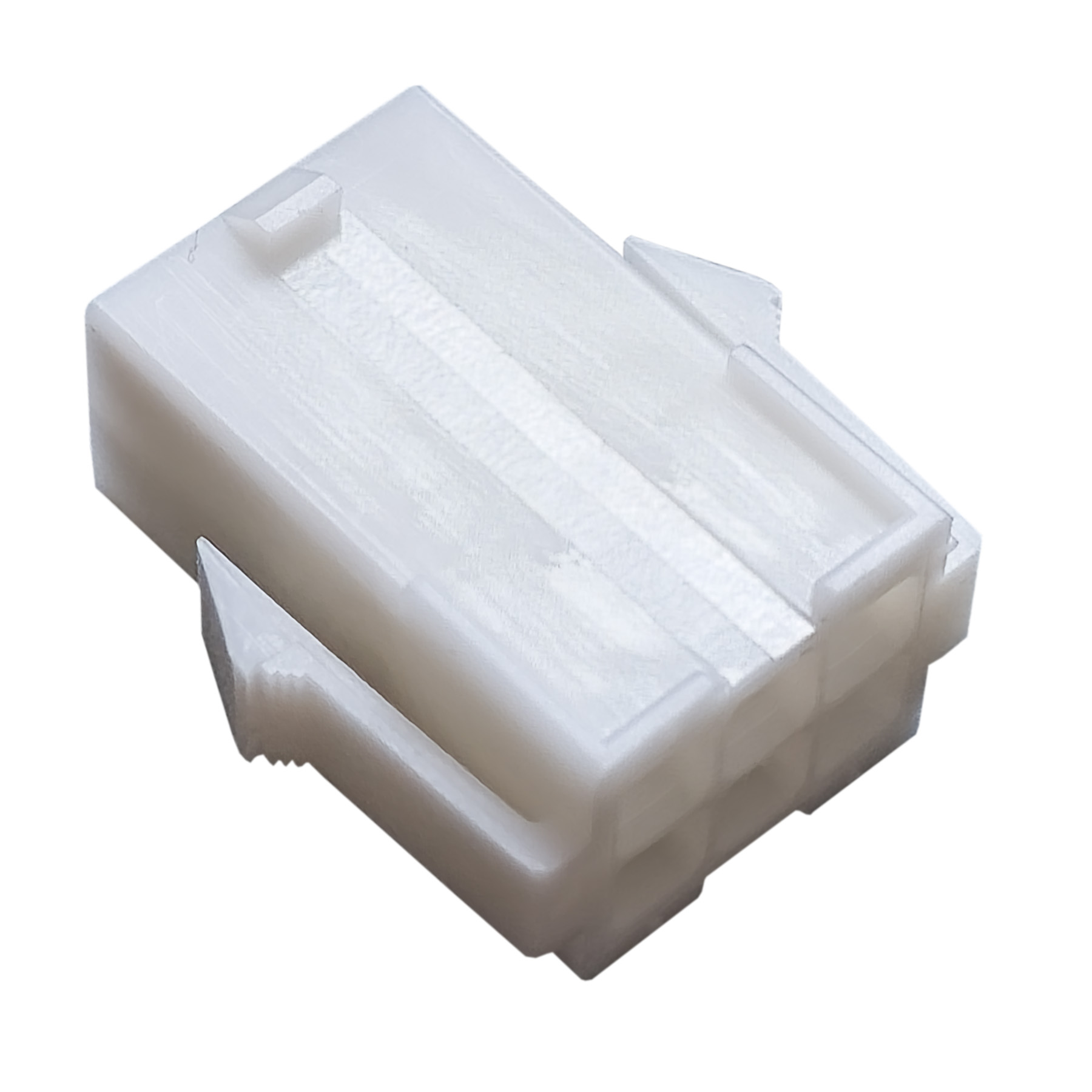

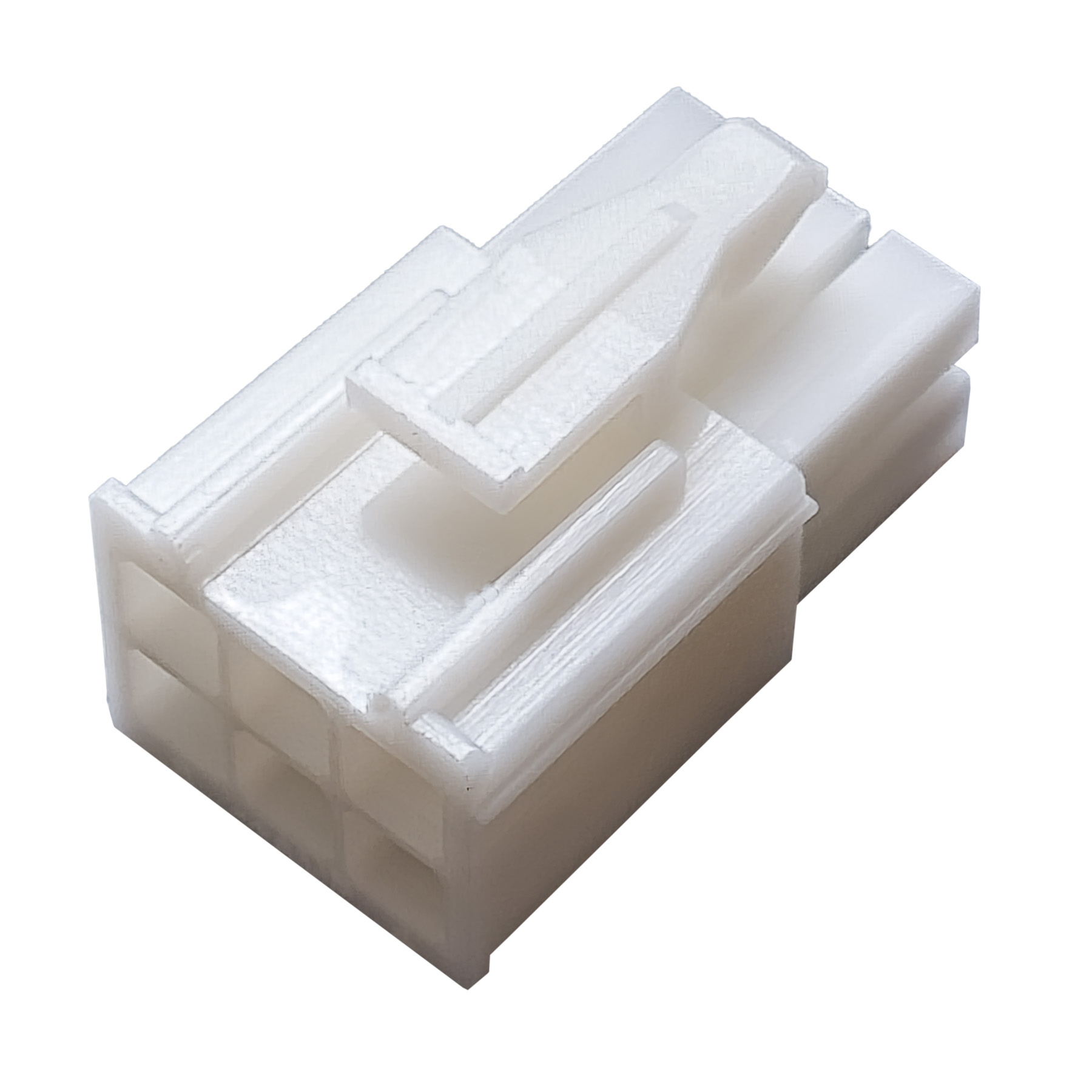

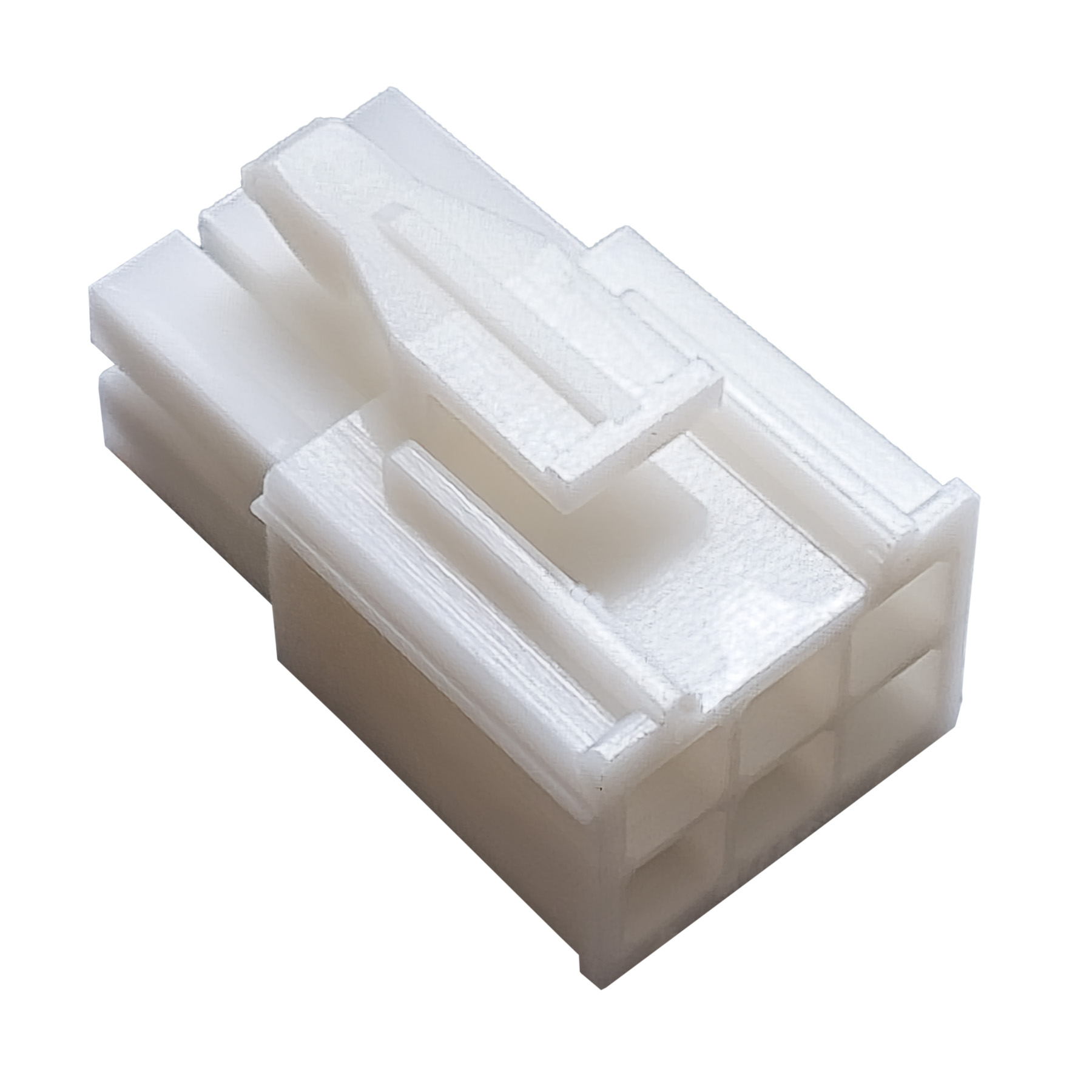

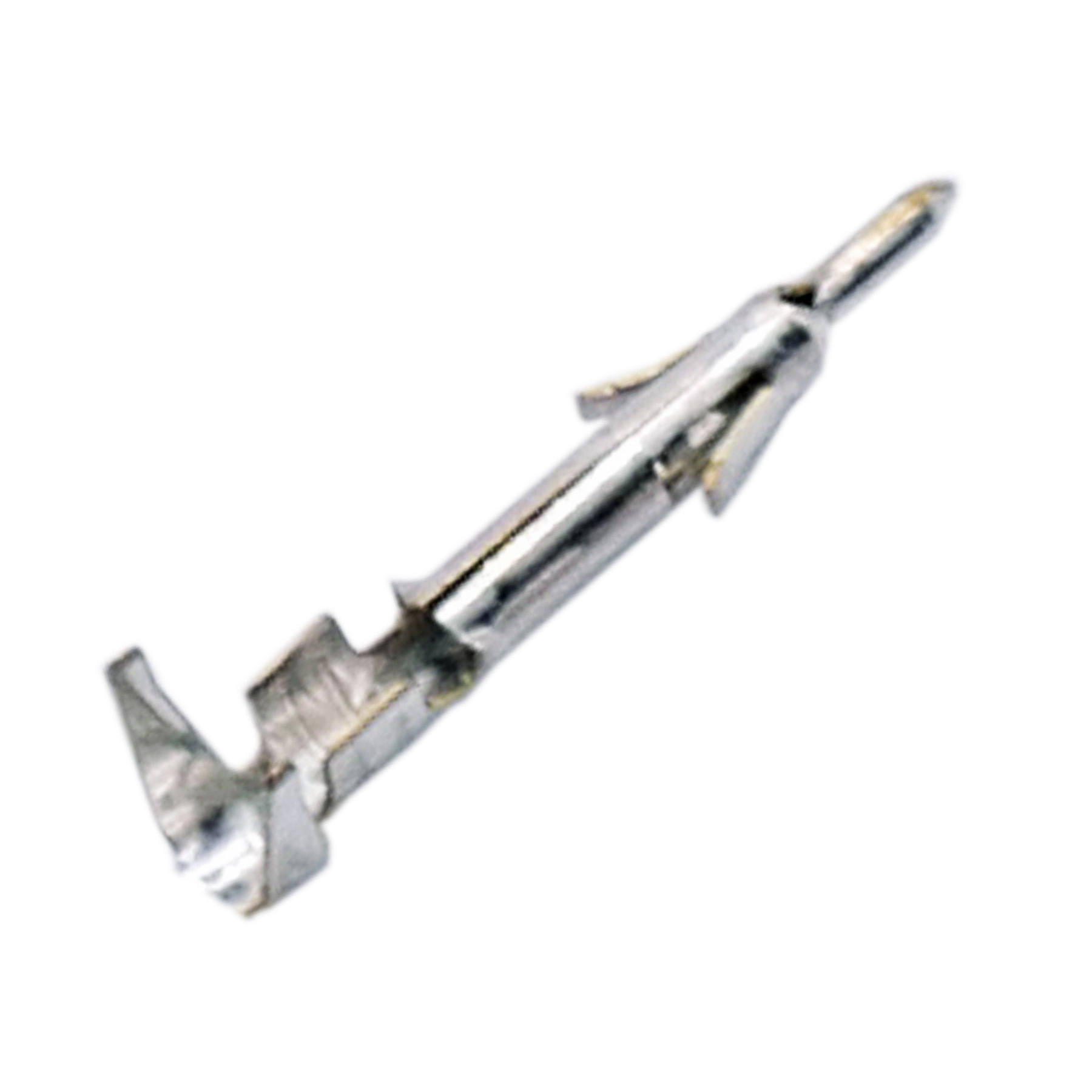

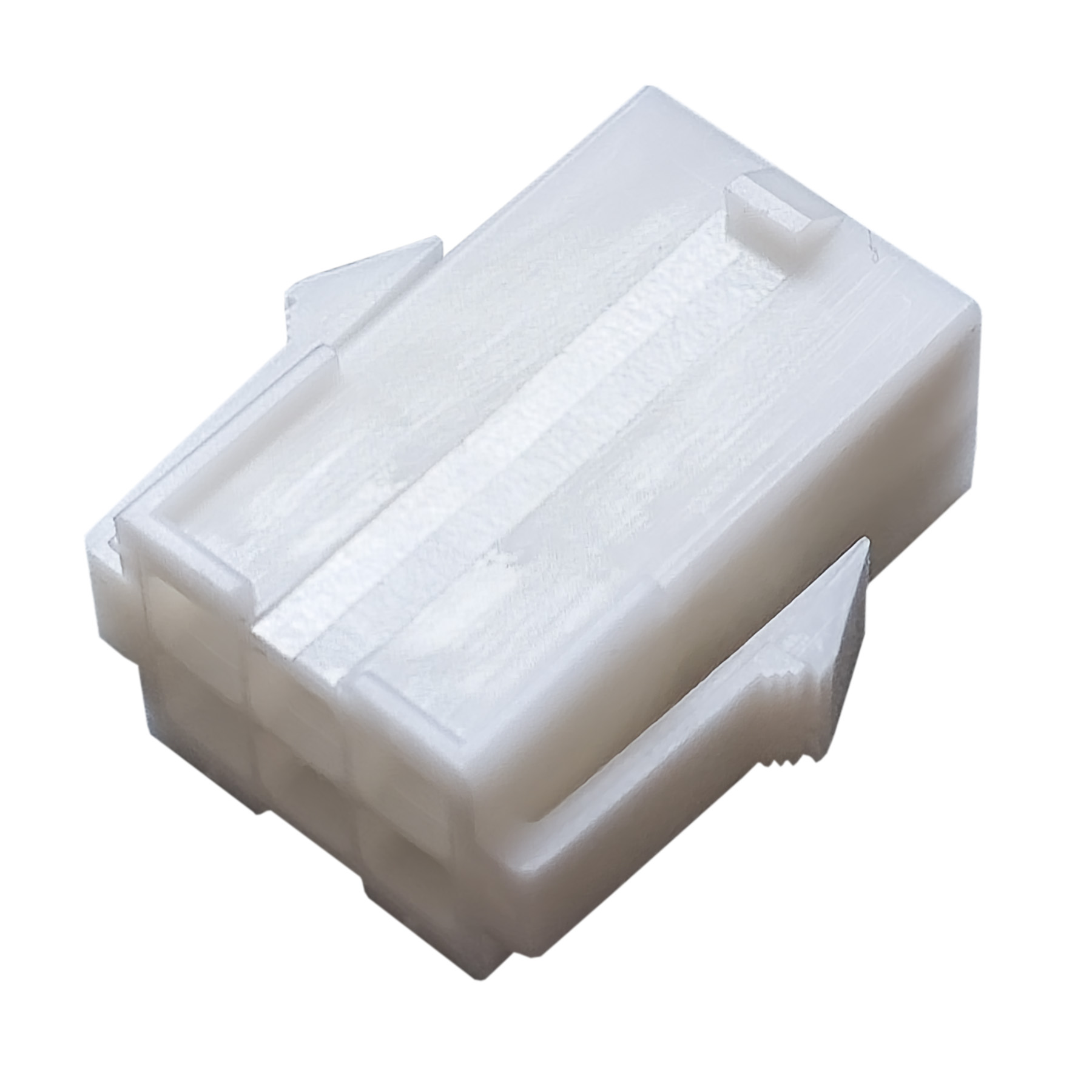

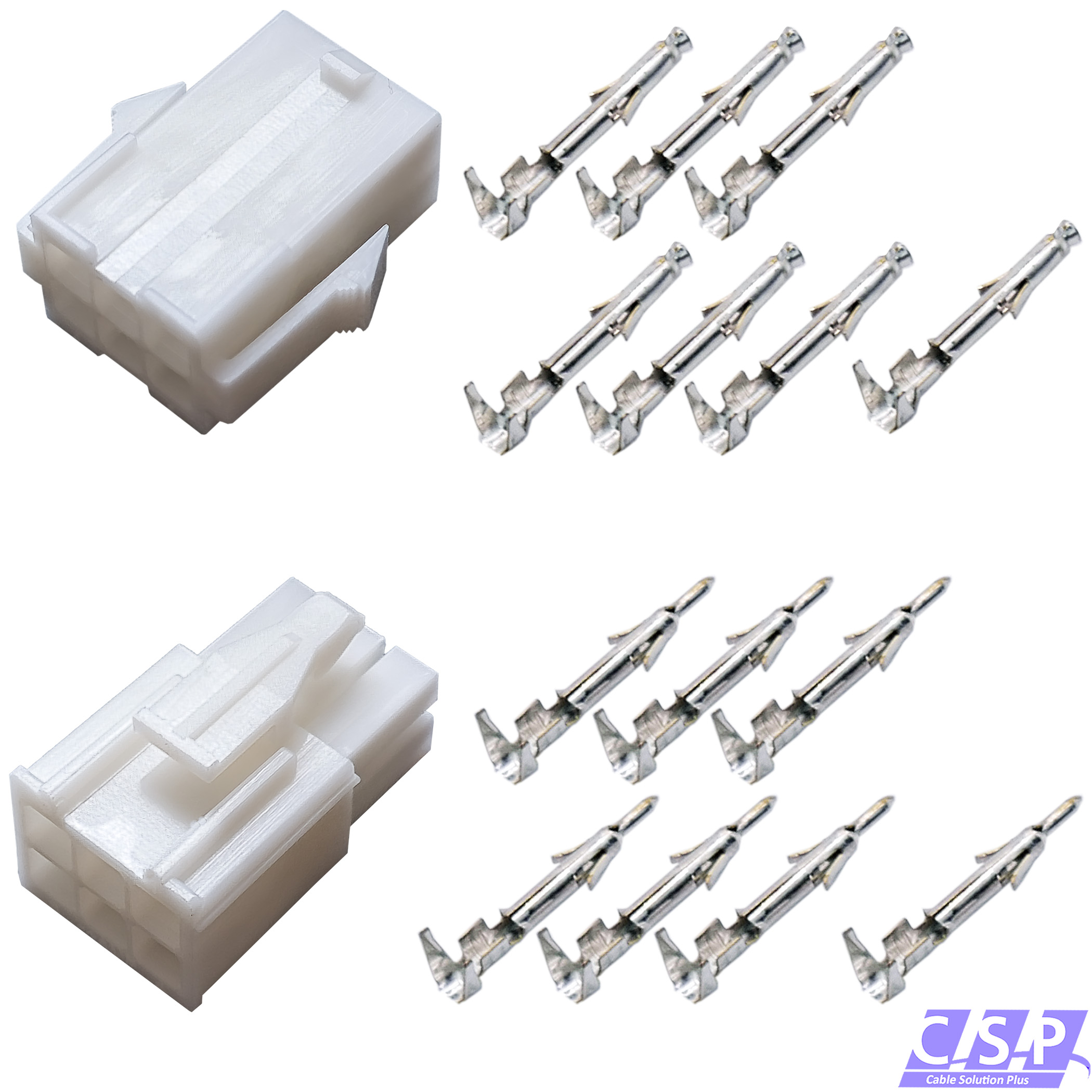

Geliefert wird ein 6-poliges Stecker Set aus der Mini Universal Mate-N-Lok Serie, bestehend aus Buchse und Stift Gehäuse incl. je 6x Kontakt und zusätzlich noch je 1x Reserve Kontakt mit einem Querschnittsbereich von 0,30mm² - 0,89mm² (22-18AWG) für Leitungen mit einem Außendurchmesser Ø von 1,50mm - 2,40mm.
Die Mini-Universal-MATE-N-LOK Serie von TYCO Electronics (TE oder AMP) bietet eine kompakte, leistungsfähige Steckverbindung mit vielseitigen Konfigurationsmöglichkeiten, zuverlässiger Verriegelung und optionalen Abdichtungen. Es sind robuste und zuverlässige Steckverbinder mit stabiler Kontaktführung, sekundäre Verrieglung, Polungsführung, somit ideal für industrielle Umgebungen und im Bereich der Haushaltsgeräte, Medizintechnik, HVAC, Sicherheits- und Industriekontrollen, LED-Licht, Stromversorgungen etc. Die von uns gelieferten Steckverbinder sind nach dem hohen UL Standard UL94V-0 (Brennverhalten) durch den Hersteller zertifiziert.
Weitere Vergleichsnummern:
172160-1, 12-0578, 172168-1, 12-0569
14-0040, 14-0041, 170360-1, 170362-1
Wichtige Hinweise:
!Die angegebenen OE/OEM Nummern und Fremdartikel-Nummern dienen nur zu Vergleichzwecken!
!Kontrollieren und vergleichen Sie immer zwingend den Querschnitt der Leitungen Ihrer Anwendung!
!Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug!
!Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung!
Querschnittsbereich: 0,30mm² - 0,89mm² Leitungsdurchmesser Ø: 1,50mm - 2,40mm
| Lieferumfang | |
| Stecker: | je 1x 6-polig |
| Kontakte: | je 6x |
| Kontakte: | je 1x (Reserve) |
| Stecker Set | |
| Ausführung: | Mini-Universal-MATE-N-LOK |
| Stecksystem: | Stift und Buchse |
| Brandschutz: | UL 94V-0 |
| Gedichtet: | nein |
| Verbindungsmethode: | Crimp |
| Temperaturbereich: | -20°C bis +105°C |
| Gehäusematerial: | Nylon66 (PA66) |
| Kontaktmaterial: | CuZn vorverzinnt |
| Querschnitt: | 0,30mm² - 0,89mm² |
| Durchmesser Ø: | 1,50mm - 2,40mm |
| Betriebsspannung (VAC): | 600 |
| Betriebsspannung (VDC): | 600 |
| RoHS: | konform |
| REACH: | Enthält keine SVHC |
Artikelnummer: 33-2165
Gewicht: k.A.
